サーバーの停電対策で「どのUPSを選べばよいか分からない」と悩んでいませんか。UPS 選び方 容量 サーバーの判断を誤ると、瞬停によるデータ消失や業務停止のリスクが生じます。Uptime Institute（2024年）の調査では、データセンター障害の54%が電力関連に起因すると報告されました。本記事では、VA・W換算による容量計算の手順、負荷率の設定根拠、N+1冗長設計の考え方、主要メーカー比較までを体系的に解説します。読了後にはUPS選定の判断基準が明確になり、自社に合った構成を検討できるようになります。

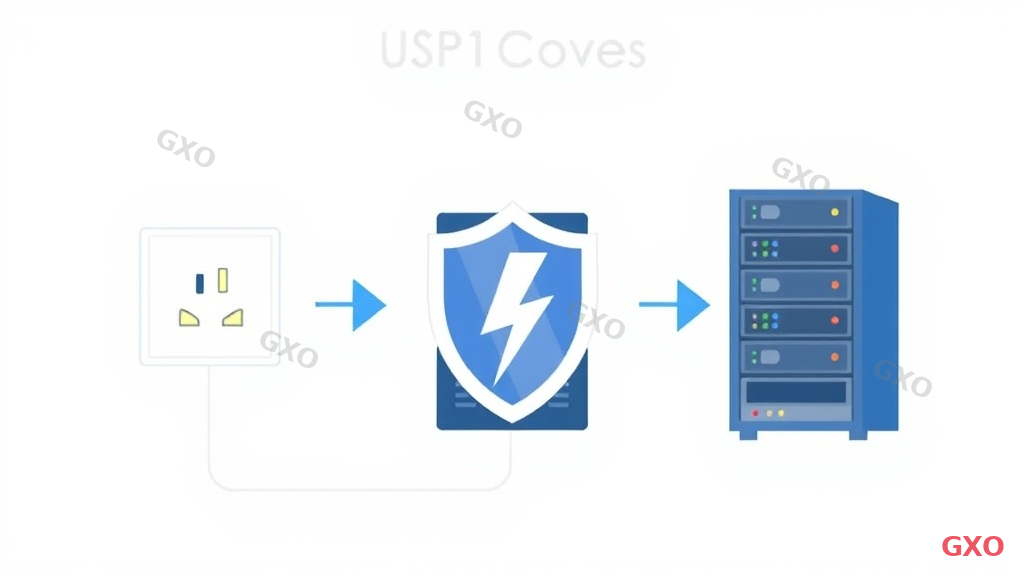

UPS（無停電電源装置）とは？サーバー運用に欠かせない理由

UPS（Uninterruptible Power Supply）は、停電や瞬断が発生した際にバッテリから電力を供給し続ける装置です。商用電源が途絶えた瞬間にサーバーへの給電を引き継ぎます。この切り替えが数ミリ秒で行われるため、サーバーは電源断を検知しません。

サーバーが突然電源を失うと、書き込み中のデータが破損する危険があります。RAIDコントローラのキャッシュ上にあるデータも消失します。OSのファイルシステムが不整合を起こし、復旧に数時間を要することも珍しくありません。

UPSの役割は「停電中もサーバーを動かし続ける」だけではありません。安全なシャットダウンまでの時間を確保することが本来の目的です。バッテリ持続時間内にOSを正常終了させ、データの整合性を守ります。短時間の瞬停であれば、サーバーを停止させることなく業務を継続できます。

章末サマリー：UPSは停電時にバッテリ給電へ瞬時に切り替え、サーバーのデータ破損を防ぐ装置です。安全なシャットダウン時間の確保が導入の最大の目的となります。

UPSの給電方式3種類：常時商用・ラインインタラクティブ・常時インバータの違い

UPSには3つの給電方式があり、サーバー用途では方式の選択が信頼性を左右します。それぞれの切り替え速度と保護レベルが異なるため、接続する機器に合わせた判断が求められます。

常時商用方式（スタンバイ方式）は、通常時は商用電源をそのまま通過させます。停電を検知するとバッテリに切り替わりますが、切り替えに5〜12ミリ秒かかります。デスクトップPCやネットワーク機器には十分ですが、サーバー用途では切り替え時間が課題になる場合があります。価格は最も手頃です。

ラインインタラクティブ方式は、AVR（自動電圧調整機能）を備えています。電圧変動を補正しながら給電し、停電時のみバッテリに切り替わります。切り替え時間は2〜4ミリ秒と短く、中小規模のサーバー環境で広く使われています。

常時インバータ方式（オンライン方式）は、商用電源を常にAC→DC→ACと二重変換します。切り替え時間はゼロです。電圧・周波数の安定性が最も高く、基幹業務サーバーやデータベースサーバーに推奨される方式です。ただし価格は他方式の2〜3倍になります。

章末サマリー：サーバー用途では、ラインインタラクティブ方式か常時インバータ方式を選びます。基幹業務には切り替え時間ゼロの常時インバータ方式が適しています。

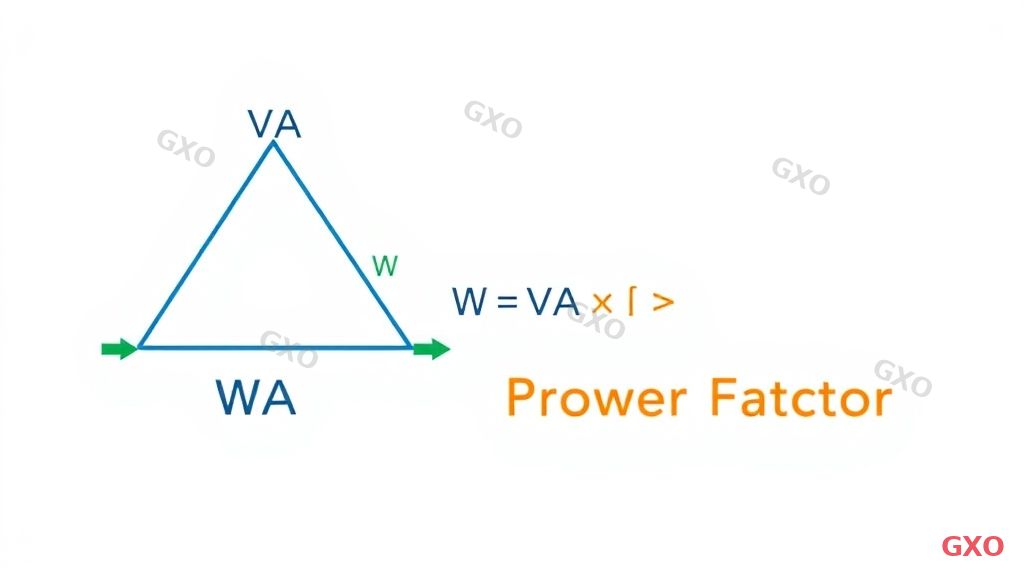

容量計算の基礎：VAとWの違いと力率の考え方

UPSの容量表記にはVA（ボルトアンペア）とW（ワット）の2つがあります。この違いを理解していないと、容量不足のUPSを導入してしまう原因になります。

VAは皮相電力（電圧と電流の単純な積）を表します。Wは有効電力（実際に機器が消費する電力）を表します。両者の関係を結びつけるのが「力率」です。計算式はW = VA × 力率となります。

たとえば力率0.9のサーバーが500W消費する場合、必要なVAは500 ÷ 0.9 = 約556VAです。UPSの容量はVAで表記されることが多いため、接続機器のW表記から換算する場面が頻繁に発生します。

DX支援の現場で共通して見られるのは、力率を考慮せずにW値だけでUPSを選んでしまう失敗です。力率が不明な場合は0.6〜0.7を目安に計算するのが安全策です。最近のサーバー電源は力率0.9以上のものが多いですが、古い機器が混在する環境では保守的な見積もりが必要です。

章末サマリー： UPS容量はVA表記、機器はW表記が一般的です。W ÷ 力率 = 必要VAの計算を間違えると容量不足に直結します。力率不明時は0.6〜0.7で見積もるのが安全です。

【実践】サーバー向けUPSの容量計算手順：ステップごとに解説

容量計算はUPS選定の核心です。ここでは実際の手順を4つのステップに分けて解説します。計算を体系的に進めることで、過不足のないUPSを選べるようになります。

ステップ1：接続機器のW値を一覧化する。サーバー本体、ストレージ、ネットワークスイッチ、モニターなど、UPSに接続する全機器の消費電力をリストアップします。各機器の背面ラベルや仕様書から最大消費電力を確認します。

ステップ2：合計W値をVA値に換算する。リストアップした全機器のW値を合算し、力率で割ってVA値に変換します。サーバー電源の力率が不明であれば0.7で計算します。

ステップ3：負荷率の余裕を加える。合計VA値を目標負荷率（後述の50〜70%）で割り戻します。たとえば合計2,100VAで負荷率60%を目標にする場合、2,100 ÷ 0.6 = 3,500VA以上のUPSが必要です。

ステップ4：将来の増設分を見込む。今後追加するサーバーやストレージの分を加味します。実際のプロジェクトで見えたパターンとして、導入後に機器を追加した結果、UPS容量を超過するケースは少なくありません。増設計画がある場合は合計値の1.2〜1.3倍で見積もるのが現実的です。

章末サマリー：UPS容量計算は「機器W値の集計→VA換算→負荷率で割り戻し→将来増設分の加算」の4ステップで進めます。力率と負荷率の2つを正しく適用することが精度の鍵です。

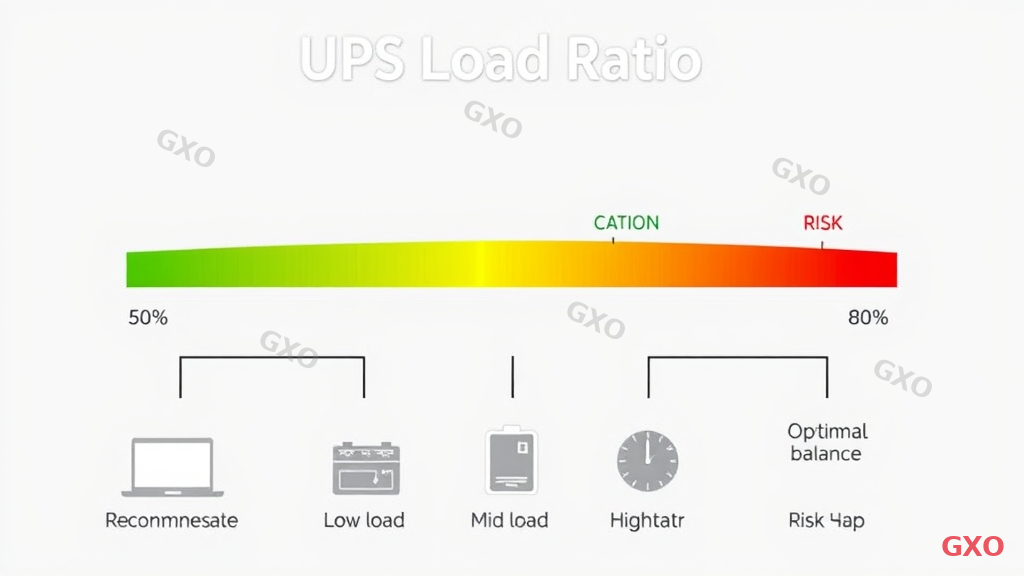

負荷率の適切な設定：なぜ50〜70%が推奨されるのか

負荷率とは、UPSの定格容量に対して実際に使用している割合を指します。3,000VAのUPSに1,800VA分の機器を接続していれば、負荷率は60%です。この数値がUPSの寿命と安定性に直結します。

負荷率80%を超えるとバッテリへの負担が急増し、バックアップ時間が大幅に短くなります。UPS内部の発熱も増え、部品の劣化が加速します。逆に負荷率が30%以下だと、容量に対して投資が過剰になります。

50〜70%が推奨される理由は3つです。第一に、バッテリへの負荷が適正範囲に収まるため寿命が延びます。第二に、突発的な電力スパイク（起動時の突入電流など）を吸収できる余裕が残ります。第三に、将来の機器追加に対応できます。

支援経験から言えることは、初期導入時に負荷率を80%近くまで使い切ってしまうと、サーバー1台を追加しただけでUPS全体の入れ替えが必要になるということです。60%前後を目標にする設計が長期的にはコスト効率が高くなります。

章末サマリー：UPSの負荷率は50〜70%が推奨範囲です。80%超はバッテリ寿命と安定性のリスク、30%以下は過剰投資になります。60%前後を目標に設計すると増設余力も確保できます。

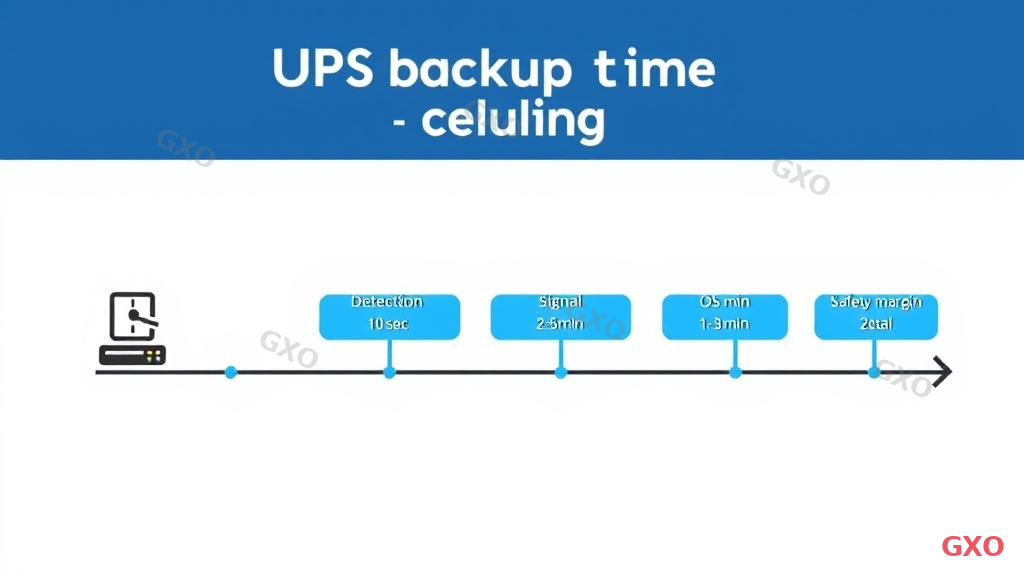

必要なバックアップ時間の算出：シャットダウン手順から逆算する方法

「バックアップ時間は長ければ長いほどよい」と考えがちですが、それは正確ではありません。必要なのは全サーバーを安全にシャットダウンするために十分な時間です。過剰なバッテリ容量は重量・コスト・設置面積の増大を招きます。

バックアップ時間は以下の合計から逆算します。停電検知からシャットダウン指示が出るまでの時間、アプリケーションの正常停止にかかる時間、OSのシャットダウン処理時間、そして安全マージンです。

一般的なサーバー環境では、アプリケーション停止に2〜5分、OS停止に1〜3分、安全マージンとして2分を加え、合計5〜10分程度が目安になります。データベースサーバーはトランザクションのロールバック処理があるため、さらに数分の余裕が必要です。

UPSのバッテリ持続時間は負荷率に依存します。カタログ値は特定の負荷条件での数値であるため、実際の接続機器に基づいて確認が求められます。長時間のバックアップが必要な場合は、拡張バッテリパックの追加を検討します。

章末サマリー：バックアップ時間は「シャットダウン所要時間＋安全マージン」で逆算します。一般的なサーバー環境では5〜10分が目安で、過剰なバッテリ容量は無駄なコストになります。

サーバーラック向けUPS形状の選択：タワー型・ラックマウント型の比較

サーバーラック環境では、UPSの物理的な形状選択が設置効率に直結します。タワー型とラックマウント型のどちらを選ぶかは、設置スペースと拡張計画によって判断が分かれます。

タワー型は床置き設置です。ラック外にも設置できるため、ラックの空きスペースがない環境でも導入できます。しかしラック内の統一的なケーブル管理が難しく、冷却効率の面でも不利になりやすい形状です。

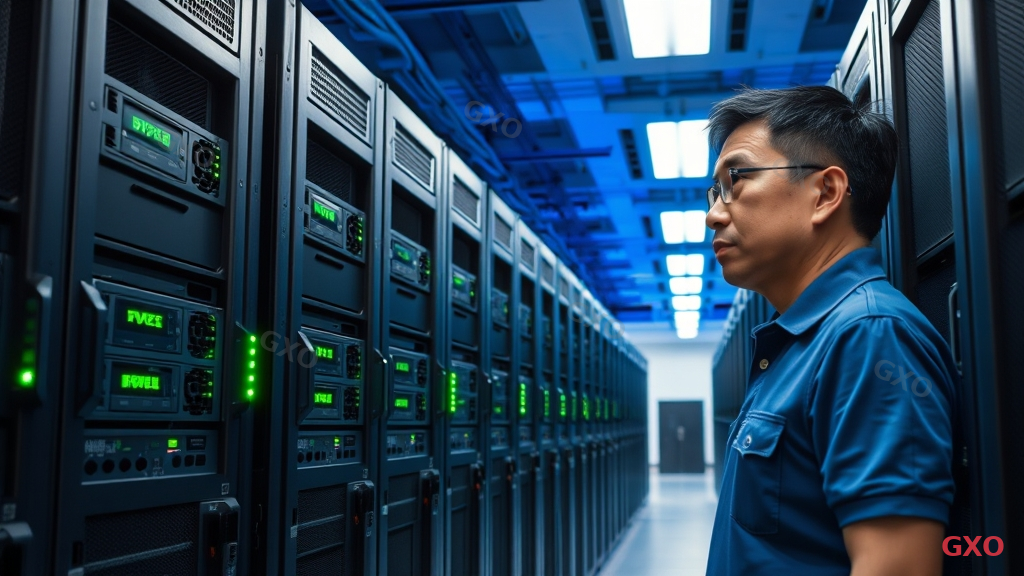

ラックマウント型は19インチラックに直接搭載できます。サーバーと同じラック内に設置できるため、ケーブル長が短くなり配線が整理されます。冷却もラックのエアフロー設計に組み込めます。2U〜6Uの高さで提供されており、ラックスペースの計画が立てやすい利点があります。

章末サマリー：サーバーラック環境ではラックマウント型UPSが推奨されます。ケーブル管理・冷却統合・スペース効率の面で優位性があり、ラック内の統一運用に適しています。

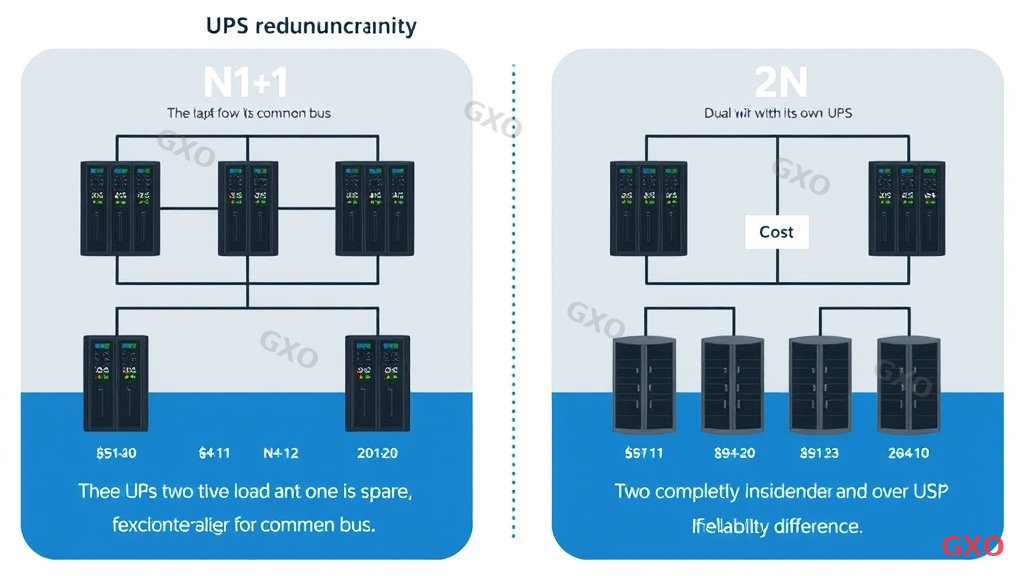

冗長設計の基本：N+1冗長と2N冗長の違いと適用基準

UPSが1台しかなければ、そのUPS自体が故障した時点で保護が失われます。冗長設計は、UPSの故障や保守時にも電力供給を維持するための構成手法です。

N+1冗長は、必要台数（N台）に1台を追加する構成です。3台で負荷を分散し、1台が故障しても残り2台で全負荷をカバーできる設計にします。コスト増は比較的抑えられるため、中小規模のサーバー環境で広く採用されています。

2N冗長は、電力供給経路を完全に二重化する構成です。A系統とB系統がそれぞれ独立したUPSを持ち、片方の系統全体が停止しても、もう片方だけでサーバーに給電を継続できます。信頼性は最高レベルですが、設備投資は2倍近くになります。

どちらを選ぶかの判断基準は、許容されるダウンタイムです。年間数分の停止が許容される環境ならN+1冗長で十分です。金融系や医療系など、停止が許されないシステムでは2N冗長が選択されます。多くの企業に共通する傾向として、まずN+1で始め、事業の成長に合わせて2Nへ移行するケースが見られます。

章末サマリー：N+1冗長はコストを抑えつつUPS単体の故障に対応し、2N冗長は系統全体を二重化して最高レベルの可用性を実現します。許容ダウンタイムを基準に選択します。

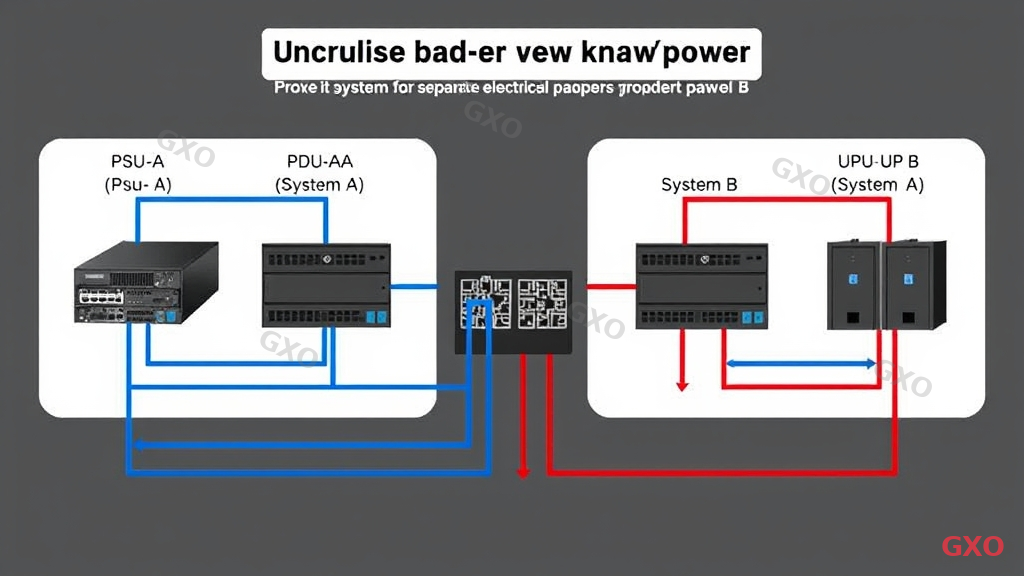

デュアル電源サーバーへの正しい接続方法：系統分離の実装手順

冗長電源（デュアルPSU）を搭載したサーバーでも、接続方法を誤ると冗長性が無効になります。2つの電源ユニットを同じUPS・同じPDU（電力分配装置）に接続してしまうケースが典型的な失敗です。

正しい接続の原則は「系統分離」です。電源ユニットAはUPS-A経由でPDU-Aに接続し、電源ユニットBはUPS-B経由でPDU-Bに接続します。こうすることでUPS-Aが故障しても、UPS-B経由でサーバーへの給電が継続されます。

PDUの選定も見落としがちです。インテリジェントPDU（各コンセントの消費電力を個別に監視できるタイプ）を使うと、どの機器がどの程度の電力を消費しているかをリアルタイムで把握できます。負荷バランスの偏りを早期に検知できるため、2系統構成では特に有効です。

配線時には物理的なラベリングも欠かせません。A系統のケーブルは青、B系統は赤といった色分けを施します。保守作業時の誤接続を防ぐための基本的な対策です。

章末サマリー：デュアル電源サーバーは2系統のUPS・PDUに「系統分離」して接続します。同一系統に両方の電源を接続すると冗長性が失われるため、物理的なラベリングと配線管理が不可欠です。

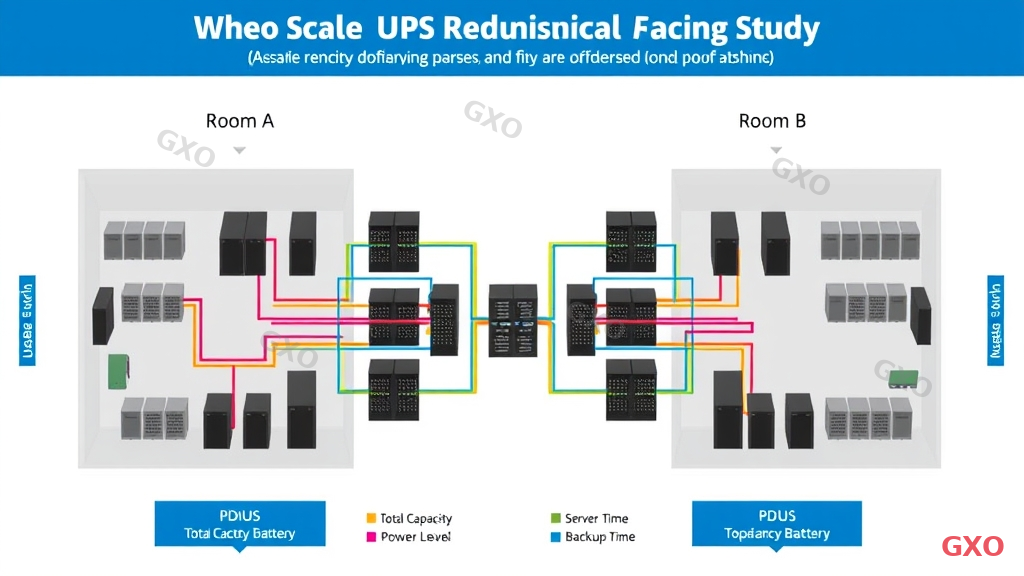

実例：中規模データセンターでのUPS二重化設計と判断プロセス

ここでは、中規模データセンター（ラック数十台規模）でのUPS二重化設計の具体例を紹介します。この規模の設計では、コストと信頼性のバランスが最も難しい判断になります。GXOの支援経験では、この規模のクライアントの多くが「N+1で十分ではないか」という予算上の懸念から入り、実際に電力系統の配線を確認する段階で初めて2N構成の必要性を納得するというプロセスをたどります。

この事例の要件は次のとおりです。基幹業務サーバーは年間稼働率99.99%以上が求められていました。ラック台数の増設が計画されており、UPSも段階的に拡張できる構成が条件でした。バックアップ時間は安全なシャットダウンに十分な10分以上です。

設計として採択されたのは、A系統・B系統を物理的に分離した2N冗長構成です。A系統とB系統それぞれに常時インバータ方式のUPSを配置しました。各系統のUPS内部もモジュラー構成とし、内部でもN+1冗長を実現しています。つまり「2N構成 × 内部N+1」の二重の冗長です。

バッテリは各系統に独立した蓄電池盤を設置しました。温度管理された専用室に配置することで、バッテリ寿命の延伸を図っています。自動切り替え試験を月次で実施し、切り替え動作の正常性を定期的に検証する運用が組まれました。

章末サマリー：中規模データセンターでは「2N構成×内部N+1」の二重冗長が効果的です。物理的な系統分離、モジュラー型UPS、温度管理されたバッテリ室の組み合わせにより高い可用性を実現できます。

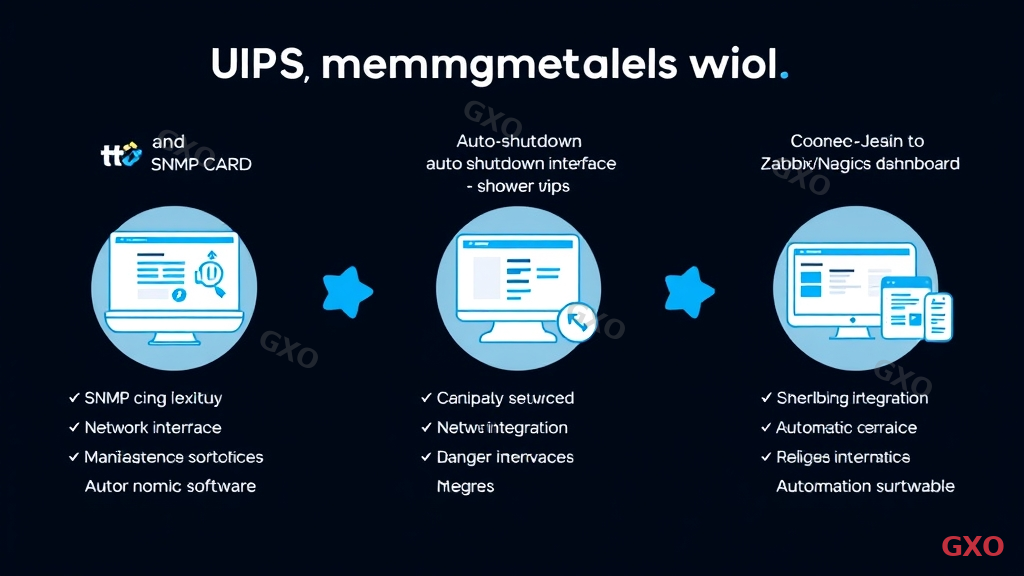

UPS管理機能の比較：SNMPカード・自動シャットダウンソフト・監視連携

UPSを導入しただけでは不十分です。停電発生時に自動でサーバーをシャットダウンする仕組みがなければ、バッテリが切れた時点で結局は電源断になります。管理機能の選択がUPS運用の実効性を決めます。

SNMPカードは、UPSにネットワーク管理機能を追加するオプションです。SNMP（Simple Network Management Protocol）はネットワーク機器を遠隔監視するための通信規格で、UPSのバッテリ残量・負荷率・入出力電圧をネットワーク経由で監視できます。既存の監視基盤（Zabbixなど）と連携する場合に適しています。

自動シャットダウンソフトは、UPSメーカーが提供するOS連携ソフトウェアです。停電を検知するとOSに安全なシャットダウンコマンドを送信します。設定が比較的簡単で、小規模環境で手軽に導入できます。

監視システムとの統合は、SNMPカードと統合監視ツールを組み合わせる方法です。UPSの状態をサーバー・ネットワーク・ストレージと一元的に監視できるため、障害の相関分析が可能になります。

章末サマリー：UPSの管理機能は「SNMPカード」「自動シャットダウンソフト」「監視統合」の3つがあります。環境規模と既存の監視基盤に合わせて選択し、停電時の自動シャットダウンを確実に構成することが運用の要です。

バッテリ寿命と交換サイクル：劣化を早める要因と保守計画の立て方

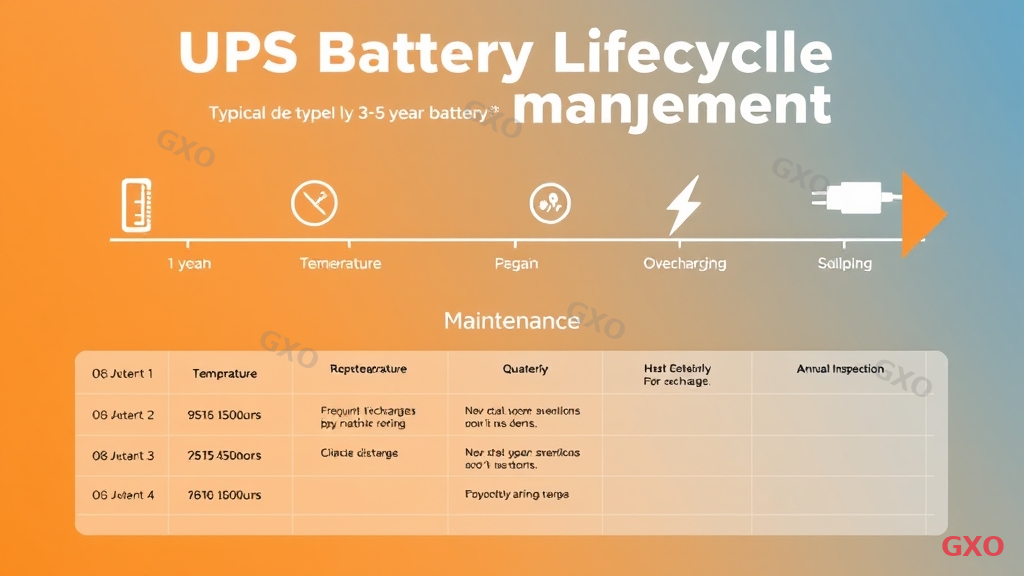

「UPSは入れたから安心」は3年後に裏切られます。バッテリは消耗品であり、本体が正常でも劣化したバッテリは停電時に給電できません。一般的な鉛蓄電池の設計寿命は3〜5年とされていますが、使用環境によって実際の寿命は大きく変わります。

バッテリ劣化を早める主な要因は周囲温度です。温度が10℃上昇するとバッテリ寿命は約半分になるとされています（オムロン技術資料等に準拠）。サーバー室の空調が不十分な環境では、設計寿命よりも早く交換が必要になります。

頻繁な放電もバッテリを傷めます。停電が多い地域では、放電回数が増えるため寿命が短くなります。過充電・過放電もセルの劣化を加速させる原因です。

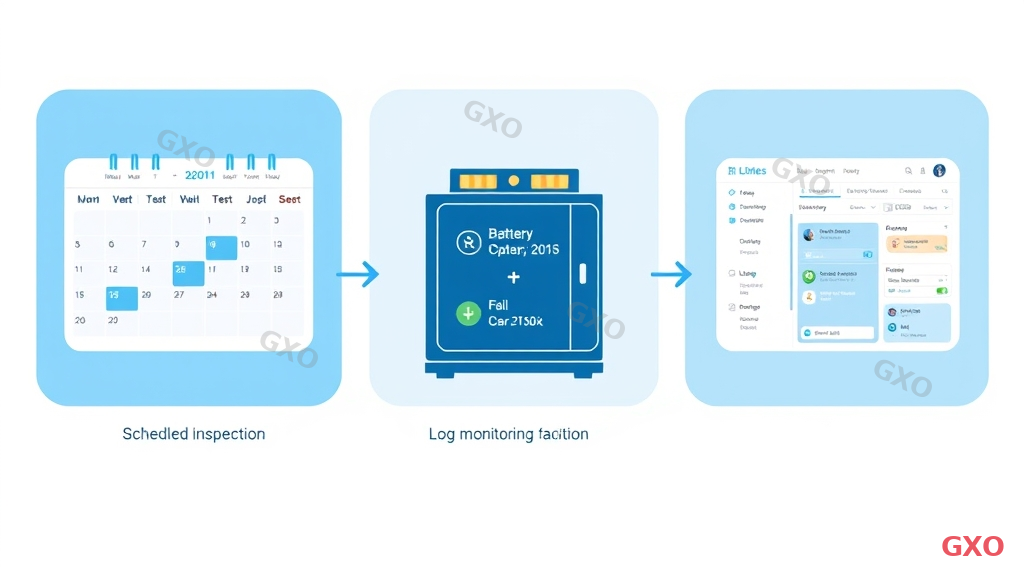

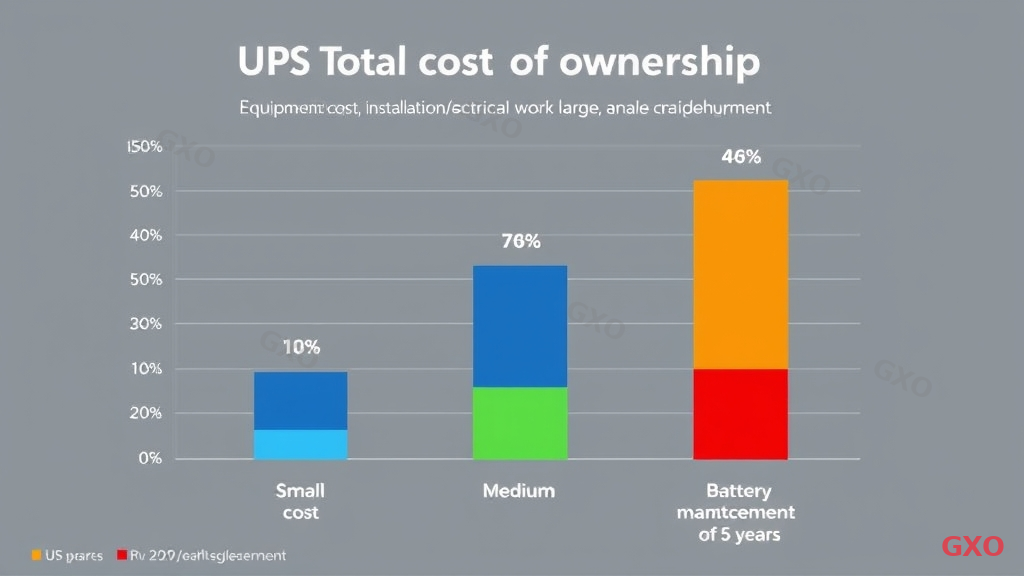

保守計画としては、半年に1回のバッテリ自己診断テストの実施と、年1回の負荷試験が目安です。バッテリ交換時期が近づいたらUPSの管理ソフトがアラートを出す設定にしておきます。よくある失敗パターンは、導入後にバッテリ交換の予算を確保していないケースです。導入時に5年間のバッテリ交換費用を含めた総保有コストで評価することを推奨します。

章末サマリー： UPSバッテリの設計寿命は3〜5年ですが、高温環境や頻繁な放電で短縮されます。半年ごとの自己診断と年1回の負荷試験を計画し、交換費用を含めた総保有コストで評価することが大切です。

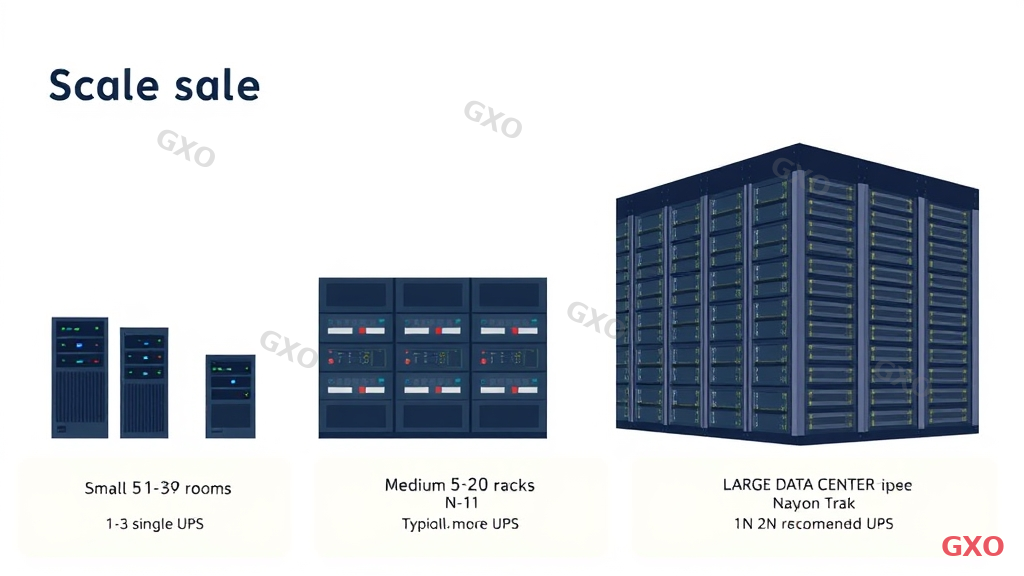

UPS選定で迷う原因の一つは、自社の環境規模に合った選択基準が分からないことです。ここでは3つの規模に分けて判断の目安を示します。

小規模サーバー室（ラック1〜3台）では、ラインインタラクティブ方式のラックマウント型UPSが適しています。容量は1,500〜3,000VA程度で、単体運用が基本です。予算を抑えつつ基本的な保護を実現できます。自動シャットダウンソフトによる簡易管理で運用できます。

中規模サーバー室（ラック5〜20台）では、常時インバータ方式のUPSをN+1冗長で構成します。容量は5,000〜20,000VAの範囲が一般的です。SNMPカードによるネットワーク監視を導入し、既存の監視基盤と連携させます。

大規模データセンター（ラック数十台以上）では、モジュラー型の常時インバータUPSを2N冗長で配置します。系統分離を前提としたPDU設計が不可欠です。段階的な容量拡張が可能なモジュラー型を選ぶことで、需要の変動に柔軟に対応できます。
