電源冗長設計の完全ガイド｜UPSと分電盤2系統でサーバーを守る

サーバーが停止する原因の過半数は、電源に起因する障害です。Uptime Institute Annual Outage Analysis 2025によると、データセンターで発生した重大障害の54%が電源関連に分類されています。電源 冗長 UPS 設計 サーバーの各要素を正しく組み合わせることが、停電・瞬断・電圧異常からビジネスを守る基盤構築の出発点です。本記事では、UPS方式の選定から分電盤2系統の配線設計、容量計算、保守計画まで全手順を解説します。

サーバー電源冗長設計とは？基本概念と重要性

電源冗長設計とは、サーバーへの給電経路を複数確保し、1つの経路が故障しても稼働を継続できる構造を指します。冗長とは「余分」という意味ですが、電源設計においては「予備の安全策」として機能します。

一般的なオフィスの電源は、商用電力から1本の経路でコンセントまでつながっています。この構成では、途中のブレーカーが落ちたり、UPS（無停電電源装置：停電時に蓄電池で電力を供給し続ける装置）が故障したりすると、接続されたサーバーは即座に停止します。

電源冗長設計では、給電経路をA系・B系の2系統に分離します。それぞれの系統に独立したUPS・分電盤・PDU（電源分配ユニット：ラック内で電力を各機器に分配する装置）を配置することで、片方が停止してももう一方が給電を続けます。

この考え方は、銀行のATMや航空管制システムなど、停止が許されないインフラでは以前から採用されてきました。しかし、業務のデジタル化が進んだ今、一般企業のサーバーにも同水準の可用性が求められる場面が増えています。

章末サマリー：電源冗長設計は、給電経路を複数確保して障害時の停止を防ぐ構造です。A系・B系の2系統に分離し、UPS・分電盤・PDUをそれぞれ独立させることが基本となります。

電源障害がビジネスに与える深刻な損失

電源障害は、発生から数秒で業務停止につながります。サーバーが予期せず停止すると、処理中のトランザクションが失われ、データベースの整合性が崩れる場合があります。復旧作業にはデータの検証と再構築が必要で、単純な再起動では済まないケースが大半です。

Uptime Instituteの2025年調査では、回答者の80%が「直近の障害は適切な管理・手順の整備で防げた」と回答しています。つまり、事前の設計と運用体制で防止できる障害が大多数を占めているということです。

電源障害の種類は停電だけではありません。瞬断（数ミリ秒の電圧低下）でもサーバーは再起動し、電圧サグ（電圧の一時的な降下）はHDDやSSDの書き込みエラーを引き起こします。雷によるサージ（過電圧）は、機器そのものを破損させる危険もあります。

DX支援の現場で共通していたのは、「障害が起きてから対策を始める」企業が多いことです。事前の電源設計に投資することで、障害復旧にかかる人件費・機会損失・信頼毀損を大幅に回避できます。

章末サマリー：電源障害の80%は事前の設計と管理で防止可能です。停電だけでなく瞬断・電圧異常・サージも脅威であり、事前の冗長設計が復旧コストの大幅な削減につながります。

UPSの3方式を徹底比較：オンライン型・ラインインタラクティブ型・オフライン型

UPS（無停電電源装置）は給電方式によって3つに分類され、切替時間と電力品質がそれぞれ異なります。方式の選択を誤ると、冗長設計全体の効果が損なわれるため、各方式の特性を正確に把握することが出発点です。

オンライン型（常時インバータ方式）は、商用電力を一度直流に変換し、再度交流に変換してサーバーに供給します。常にバッテリーを経由するため、停電時の切替時間はゼロです。電圧・周波数が安定し、サーバー用途では最も信頼性が高い方式です。ただし消費電力が大きく、本体価格も高めです。

ラインインタラクティブ型は、通常時は商用電力をそのまま供給しつつ、AVR（自動電圧調整器）で電圧変動を補正します。停電時の切替時間は2〜4ミリ秒程度で、多くのサーバー電源が許容できる範囲です。オンライン型より消費電力が少なく、中規模環境に適しています。

オフライン型（スタンバイ方式）は、通常時は商用電力をそのまま通し、停電を検知するとバッテリー給電に切り替えます。切替に5〜12ミリ秒かかるため、精密な処理を行うサーバーには不向きです。PC・ネットワーク機器のバックアップに向いています。

章末サマリー：サーバー用途ではオンライン型が最も信頼性が高く、切替時間ゼロで電力品質も安定します。コストとのバランスを考慮し、ラインインタラクティブ型も中規模環境で有効な選択肢です。

UPS選定の5つの判断基準

「どのUPSを選べばよいのか」は、電源冗長化を検討する際に最初にぶつかる疑問です。容量だけで判断すると、設置後に想定外の問題が発生しやすくなります。以下の5つの基準を順に確認することで、自社環境に合ったUPS選定が可能になります。

基準1：必要容量（VA/W）。接続する全機器の消費電力を合計し、その合計値の1.2〜1.5倍をUPS容量として確保します。定格ギリギリの運用はバッテリー寿命を縮める原因になります。

基準2：バックアップ時間。停電発生から発電機が起動するまでの時間、または安全にシャットダウンが完了するまでの時間を基準に設定します。一般的なサーバー環境では10〜15分が目安です。

基準3：設置環境。UPSは発熱するため、空調と排熱経路の確保が不可欠です。ラックマウント型・タワー型の選択は、設置スペースとラックの空きユニット数に依存します。

基準4：拡張性。将来のサーバー増設に対応できるモジュール型UPSは、初期投資を抑えながら段階的に容量を拡張できます。

基準5：総保有コスト。本体価格だけでなく、バッテリー交換費用・電気代・保守契約費を含めた数年間の総コストで比較することが判断の精度を高めます。

章末サマリー：UPS選定では容量・バックアップ時間・設置環境・拡張性・総保有コストの5軸で評価します。定格容量の1.2〜1.5倍を確保し、将来の拡張も見据えた選定が適切です。

電源冗長構成の基本パターン：N・N+1・2N・2N+1の違い

冗長構成の選択は、許容できる停止時間とコストのバランスで決まります。N・N+1・2N・2N+1の4パターンを理解すれば、自社に最適な構成を選べるようになります。

N構成は、負荷に必要な最低限のUPSだけを配置する構成です。冗長性がないため、1台が故障すると即座に電力供給が途絶えます。開発環境やテスト環境など、停止が許容される用途に限定されます。

N+1構成は、必要台数に1台を追加する構成です。3台必要な環境なら4台を配置し、1台が故障しても残り3台で給電を継続します。コストを抑えつつ一定の可用性を確保でき、多くの中規模データセンターで採用されています。

2N構成は、必要な電源系統を丸ごと2セット用意する構成です。A系・B系が完全に独立しており、片系が全面停止しても100%の給電能力を維持できます。基幹システムや金融系システムなど、高い可用性が求められる環境で採用されます。

2N+1構成は、2N構成にさらに1台を追加したものです。メンテナンス中に片系で障害が発生しても対応でき、最高水準の可用性を実現します。大規模データセンターの最上位ティアで使用されます。

章末サマリー：N+1は費用対効果に優れた構成で中規模環境に適し、2Nは完全二重化で基幹システムに最適です。構成選択は許容停止時間とコストのバランスで判断します。

分電盤2系統設計の基本原則：A系・B系を完全独立させる設計思想

なぜ分電盤を2系統に分ける必要があるのでしょうか。答えは「単一障害点の排除」にあります。UPSを2台設置しても、分電盤が1つしかなければ、その分電盤のブレーカートリップで全系統が停止します。

2系統設計では、A系とB系の分電盤を物理的に分離し、それぞれが独立した給電経路を持ちます。理想的には、商用電力の引き込み口から別系統にすることで、上流障害への耐性も確保します。

設計上の第一原則は「A系とB系の間に一切の依存関係を作らない」ことです。配線ルート・ブレーカー・接地系統を共有しないことで、一方の障害が他方に波及することを防ぎます。

実際のプロジェクトで見えたパターンとして、分電盤は2系統にしたものの、配線ルートが同じケーブルトレイを通っているケースがあります。火災や物理的損傷で両系統が同時に失われるリスクがあるため、配線経路も分離する設計が求められます。

第二の原則は「各系統が単独で全負荷を賄える容量を持つ」ことです。通常運用時は各系統が50%の負荷を分担し、片系停止時に残った系統が100%を引き受けます。

章末サマリー：分電盤2系統設計の核心は、A系・B系の間に依存関係を作らないことです。配線ルート・ブレーカー・接地の全てを分離し、各系統が単独で全負荷を賄える容量設計が基本原則となります。

A系・B系デュアルパス給電の設計手順と配線ルール

2系統給電の設計は、現状の負荷調査から始まります。既存サーバーの消費電力を実測し、将来の増設計画を加味した上で、A系・B系それぞれの容量を決定するのが最初のステップです。

手順1：負荷調査。各ラックの実消費電力をクランプメーター（配線を切断せずに電流を測定できる計器）で測定します。カタログ記載の最大消費電力は使用しません。実運用時の測定値を使うことが、正確な設計につながります。

手順2：系統容量の決定。測定した総負荷に対し、各系統が単独で100%を賄える容量を確保します。将来の増設余裕として、現時点では各系統の負荷率を40〜50%に抑える設計が望ましいです。

手順3：配線ルートの設計。A系ケーブルはラック列の左側、B系は右側というように、物理的に離れたルートを設定します。ケーブルトレイも専用のものを設置し、交差を避けます。

手順4：ブレーカー割り当て。A系・B系の分電盤で、各ラックに対応するブレーカーを割り当てます。ブレーカーの容量はPDUの定格に合わせ、上流のブレーカーとの協調を確認します。

手順5：通電試験。片系を意図的に停止させ、もう片方の系統だけでサーバーが正常に動作するかを検証します。この試験を省略すると、実際の障害時に設計の不備が発覚するリスクがあります。

章末サマリー：デュアルパス給電の設計は、負荷調査・容量決定・配線ルート分離・ブレーカー割り当て・通電試験の5段階で進めます。設計後の片系停止試験が、冗長設計の実効性を確認する最も確実な方法です。

PDU（電源分配ユニット）の選定と配置設計

PDU（Power Distribution Unit）は、UPSからの電力をラック内の各サーバーに分配する装置です。冗長設計では、A系・B系それぞれに専用のPDUを配置し、サーバーの2つの電源ユニットに別系統から給電します。

PDUは機能によって大きく3種類に分かれます。ベーシックPDUは電源タップと同等の機能で、電力を分配するだけのシンプルな装置です。メータードPDUは電流・電圧・電力をリアルタイムに表示し、負荷状況の監視が可能です。スイッチドPDUは遠隔でのコンセント単位のON/OFF操作や、電力しきい値のアラート通知にも対応します。

冗長環境では、メータードPDU以上を採用することを推奨します。負荷率が常時確認できないと、片系に偏った負荷が集中しているかどうかを判別できません。

配置のルールとしては、ラック内の左右にPDUを縦に設置し、左側をA系、右側をB系と決めて統一します。どのラックでも同じ配置ルールを適用することで、作業ミスの防止と保守性の向上が期待できます。

章末サマリー：PDUはA系・B系で別々にラック内に配置し、メータードPDU以上を選定して負荷状況を常時監視できる環境を整えます。配置ルールの統一が作業ミスの防止に直結します。

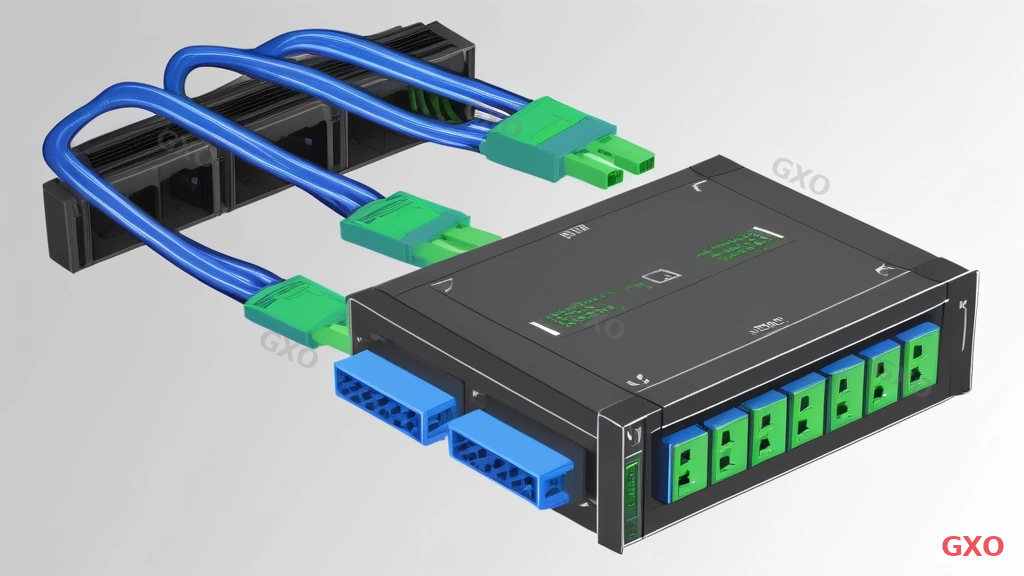

デュアルPSU搭載サーバーの接続設計と注意点

デュアルPSU（冗長電源ユニット）を搭載したサーバーは、2つの電源ユニットを別々のPDUに接続することで冗長性を発揮します。しかし、接続方法を誤ると冗長設計が無効化されるため、注意が必要です。

最も基本的なルールは「PSU-1はA系PDU、PSU-2はB系PDUに接続する」ことです。両方のPSUを同じPDUに接続してしまうと、そのPDUが故障した時点で両方の電源が落ちます。支援経験から言えることは、この「同一PDU接続」は冗長設計の失敗パターンで最も多いミスの一つだということです。

接続時の注意点として、PSU-1とPSU-2の消費電力が均等に分散されているかを確認します。正常時はロードシェアリング（負荷分散）で各PSUが50%ずつ負担しますが、ファームウェアの設定によっては片方がアクティブ・もう片方がスタンバイとなるモードもあります。

ケーブルの識別も運用上の課題です。A系の電源ケーブルには青、B系には緑というように色分けしたケーブルやラベルを使用し、目視で系統を判別できるようにします。

章末サマリー：デュアルPSUの冗長性を活かすには、PSU-1とPSU-2を必ず別系統のPDUに接続します。色分けケーブルによる系統の識別と、ロードシェアリングの状態確認が運用の要です。

UPS容量計算の方法：負荷率・バックアップ時間の設計

UPSの容量は「足りていれば問題ない」という考え方では不十分です。負荷率の管理がバッテリー寿命とバックアップ時間を左右するため、定量的な設計手法が求められます。

計算の基本式は「必要UPS容量（VA）＝ 総負荷（W）÷ 力率 × 安全係数」です。力率はUPSの仕様書に記載されており、一般的なサーバー用UPSでは0.8〜0.9です。安全係数は1.2〜1.25を掛けます。

たとえば、ラック内サーバーの総消費電力が3,000Wで、UPSの力率が0.9の場合、必要容量は3,000 ÷ 0.9 × 1.25 ＝ 4,167VAとなります。この場合、5,000VA（5kVA）のUPSを選定します。

バックアップ時間は、バッテリー容量と負荷率で決まります。負荷率が高いほどバックアップ時間は短くなります。定常運用時の負荷率を40〜50%に設計することで、バッテリーの寿命を延ばしつつ、十分なバックアップ時間を確保できます。

負荷率が70%を超える状態が続くと、バッテリーの劣化が加速し、想定より早く交換が必要になる場合があります。定期的な負荷測定と、サーバー増設時の再計算が運用上のルーティンとして欠かせません。

章末サマリー：UPS容量は「総負荷 ÷ 力率 × 安全係数」で算出し、定常負荷率40〜50%を目標に設計します。負荷率が高すぎるとバッテリー寿命が短縮し、バックアップ時間も減少します。

ラック単位の電源設計：区域保護の考え方と実践

「全ラックを1台の大型UPSで守る」設計は、そのUPSが障害の単一点になるリスクを抱えています。区域保護は、数台〜十数台のラックをグループ化し、グループごとに専用のUPSを割り当てる設計手法です。

区域保護の最大の利点は、障害の影響範囲を限定できることです。1つの区域のUPSが故障しても、他の区域のサーバーは影響を受けません。大規模障害が全体に波及するリスクを構造的に低減します。

区域の分け方は、業務システムの重要度に基づくのが効果的です。基幹系サーバーのラック群、Web系サーバーのラック群、バックアップサーバーのラック群をそれぞれ独立した区域として管理します。

多くの企業に共通する傾向として、コスト削減を優先して1台のUPSに多数のラックを集約するケースがあります。しかし、そのUPSの保守時にはラック全てが無保護になるため、区域分割によるリスク分散が長期的なコスト削減にもつながります。支援経験を踏まえて言えることがあります。「2N構成こそ標準」という考え方は、必ずしも中小企業の現実に合っていません。基幹業務の重要度を軸に、N+1と2Nを組み合わせるハイブリッド設計のほうが、コストと可用性のバランスを取りやすいケースが多いです。

章末サマリー：区域保護は、ラックをグループ化しグループごとに専用UPSを配置する手法です。障害の影響範囲を限定し、保守時の無保護リスクも軽減できるため、中規模以上の環境で有効です。

ケーブル管理と配線設計の実践ポイント

2系統の電源配線を導入すると、ラックあたりのケーブル本数は単純に倍増します。A系・B系で各サーバーに1本ずつ、ラック内の機器が10台あれば電源ケーブルだけで20本以上になります。適切なケーブル管理がなければ、保守作業時の誤抜線やエアフロー阻害の原因となります。

管理の基本は「色による系統識別」と「ラベルによる接続先明示」の2つです。A系は青、B系は緑というカラーコードを統一し、ケーブルの両端にラック番号と接続先PDUのポート番号をラベリングします。

ケーブルの取り回しでは、A系とB系を左右に分けてラック内のケーブルマネジメントアーム（配線整理用のガイド）に通します。ラック間の配線はケーブルトレイ（天井走行の配線棚）を使用し、A系・B系で別のトレイを使用するか、同一トレイ内で明確に分離します。

ケーブルの余長（余分な長さ）は適切に束ねて固定し、エアフロー（サーバー冷却のための空気の流れ）を妨げないようにします。ケーブルが密集するとホットスポット（局所的な高温域）が発生し、機器の熱暴走リスクが上がります。

章末サマリー：2系統配線ではケーブル本数が倍増するため、色による系統識別とラベリングが必須です。A系・B系の物理的な分離とエアフロー確保が、運用品質を維持する鍵となります。

電源冗長化設計でよくある失敗パターンと対策

電源冗長化を導入しても、設計や運用のミスで冗長性が機能しないケースがあります。よくある失敗パターンを事前に把握しておくことが、確実な冗長設計への近道です。

失敗1：同一PDUへの両PSU接続。前述のとおり、デュアルPSUの2本を同じPDUに接続するミスは現場で頻発します。配線作業時のチェックリストで、各サーバーのPSU-1・PSU-2の接続先PDUが異なることを1台ずつ確認する仕組みが必要です。

失敗2：UPS容量の超過。サーバー増設の度にUPSの負荷率を再計算せず、気づいた時には負荷率が80%を超えていたという事態です。月次の負荷率記録と、増設時の容量確認をルーティンに組み込みます。

失敗3：保守バイパスの未設置。UPSのバッテリー交換や本体交換の際、保守バイパス（UPSを迂回して商用電力を直接供給する回路）がないと、保守時間中はサーバーが無保護状態になります。

失敗4：片系停止試験の未実施。設計図面上は冗長構成でも、実際に片系を停止してサーバーが継続稼働するかの試験を行っていないケースがあります。導入時と年次点検時の試験実施が不可欠です。

失敗5：ブレーカー協調の不整合。上流と下流のブレーカーの遮断特性が合っていないと、障害時に意図しないブレーカーが先にトリップし、想定外の範囲が停電することがあります。

章末サマリー：同一PDU接続・容量超過・保守バイパス未設置・片系試験未実施・ブレーカー協調不備の5つが代表的な失敗パターンです。配線チェックリストと定期的な負荷率記録で大半は防止できます。

UPSの保守・定期点検とバッテリー交換計画

UPSは「設置したら終わり」ではなく、バッテリーの経年劣化を前提とした保守計画が運用の中核です。バッテリーは消耗品であり、使用環境によって寿命が大きく変わります。

一般的な鉛蓄電池の期待寿命は、温度25度の環境で3〜5年です。設置場所の温度が10度上がると寿命は約半分に短縮される傾向があり（Panasonic Battery Technical Manual参照）、空調管理が間接的にバッテリー寿命を左右します。

定期点検は月次・四半期・年次の3段階で計画します。月次点検ではUPSの表示パネルの異常確認と周辺温度の確認を行います。四半期点検ではバッテリーのセルフテスト（UPSの自己診断機能）を実行し、バッテリー劣化の兆候を検知します。年次点検では負荷試験を実施し、実際のバックアップ時間が設計値を満たしているかを確認します。

バッテリー交換はホットスワップ（稼働中に交換する方式）に対応したUPSを選定することで、サーバーを停止させずに作業できます。交換時期は、セルフテストで「交換推奨」のアラートが出たタイミング、または設置から3〜4年を目安に計画的に実施します。

章末サマリー：UPSバッテリーは3〜5年で交換が必要な消耗品です。月次・四半期・年次の3段階点検と、ホットスワップ対応UPSの選定で、サーバー無停止での保守を実現します。

小規模オフィス向け電源冗長化の現実的な進め方

「2N構成は理想だが、予算が追いつかない」。小規模オフィスのIT担当者からよく聞く声です。限られた予算でも段階的に冗長性を高めるアプローチは可能です。

第1段階：基幹サーバーにUPSを導入する。まずは最も停止が許されないサーバーにオンライン型UPSを1台設置します。これだけで、瞬断や電圧変動からの保護が実現します。費用は機器構成によりますが、まず保護対象を絞ることで初期投資を抑えられます。

第2段階：N+1構成への移行。UPSをもう1台追加し、負荷を分散させます。この段階では完全な2系統ではなくとも、UPSの冗長性は確保されます。

第3段階：分電盤の2系統化。電気工事を伴いますが、A系・B系の分電盤を分離し、デュアルPSUサーバーの接続を別系統に切り替えます。この段階で本格的な2N構成に近づきます。

段階的に進めるメリットは、各段階で投資対効果を検証できることです。第1段階だけでも電源障害による突発停止のリスクは大幅に下がり、経営層への効果説明もしやすくなります。

章末サマリー：小規模オフィスでは、基幹サーバーへのUPS導入から始め、N+1構成、2系統分電盤と段階的に拡張するアプローチが現実的です。各段階で効果を検証しながら進められます。

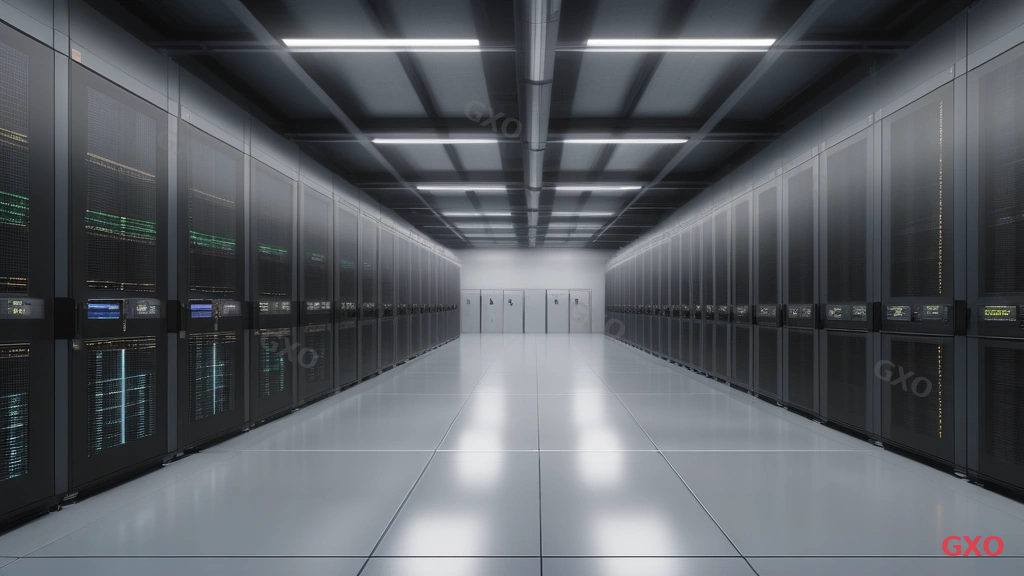

大規模データセンターの電源冗長化導入事例

大規模データセンターでは、2N構成を基本として設計されるケースが主流です。ここでは、Tier III（ティア3：コンポーネント冗長化により計画保守時の無停止運用を実現する基準）相当の環境を想定した設計例を紹介します。

この設計例では、商用電力を2回線で受電し、それぞれがA系・B系の独立した給電経路を形成します。各系統にはモジュール型UPSを配置し、1モジュールの故障に対してN+1の冗長性も確保しています。つまり、系統レベルでは2N、UPS内部ではN+1という多層的な冗長構造です。

非常用発電機も2系統に対応して設置します。A系・B系それぞれに専用の発電機を配置し、停電時には自動切替装置（ATS：Automatic Transfer Switch）を介して給電が切り替わります。発電機の起動時間はUPSのバッテリーでカバーするため、サーバーには一切の瞬断が発生しません。

Fortune Business Insightsの調査によると、世界のUPS市場は2025年の129.1億ドルから2034年に231.4億ドルへと拡大する見通しで、年平均成長率は6.70%と予測されています。この成長の背景には、データセンターの電源冗長化需要の増加があります。

大規模環境では、監視システムの導入も不可欠です。DCIM（Data Center Infrastructure Management：データセンターのインフラを統合管理するソフトウェア）を使い、A系・B系の電力使用状況をリアルタイムに可視化し、異常の早期検知と容量管理を自動化します。

章末サマリー：大規模データセンターでは2N構成＋UPS内部N+1の多層冗長が標準です。非常用発電機も2系統対応とし、DCIMによるリアルタイム監視で異常を早期検知します。

電源冗長化の費用対効果と投資計画の立て方

電源冗長化への投資判断は、「導入コスト」と「障害時の損失回避額」の比較で行います。ただし、損失額は企業ごとに大きく異なるため、自社の実情に基づいた見積もりが不可欠です。

投資額の構成要素は、UPS本体・バッテリー・PDU・分電盤工事・ケーブル工事・監視システムの6項目です。ランニングコストとしては、バッテリー交換費用（3〜5年周期）、UPSの消費電力による電気代増加分、年次点検の作業費が発生します。

損失回避額の算出には、まず「サーバー停止1時間あたりの影響額」を自社で定義します。売上機会の損失、復旧作業の人件費、顧客への補償、信用毀損の4要素を積み上げることで、定量的な判断材料になります。

投資判断のフレームワークとしては、年間の想定障害回数と1回あたりの停止時間を掛け合わせ、年間の期待損失額を算出します。たとえば、障害が年2回・1回あたり4時間、停止1時間の損失額が50万円と仮定すると、年間期待損失は400万円です。一方、N+1構成の年間コスト（機器償却＋保守）が100万円であれば、投資は明らかに合理的と判断できます。

実際の見積もりに基づいて判断することが最も確実です。機器ベンダーから概算を取得し、自社の停止時間あたり損失額と比較することを推奨します。

章末サマリー：費用対効果は「冗長化の年間コスト」と「年間の期待損失額」の比較で判断します。停止1時間あたりの影響額を自社で定義し、実際の見積もりに基づく投資判断が確実です。

GXOの電源インフラ設計支援サービス

GXO株式会社は、サーバーインフラの設計から運用保守まで一貫した支援を行っています。電源冗長化の設計では、現状の電源構成の調査から冗長構成の設計、機器選定、施工管理、運用ルールの整備までをワンストップで対応しています。

GXOが電源設計で重視するのは、「冗長化すること」自体ではなく、ビジネス継続性の観点から最適な設計水準を見極めることです。全てのシステムを2N構成にする必要はなく、業務の重要度に応じてN+1と2Nを使い分ける設計が、コストと可用性のバランスを最適化します。

GXOの支援は、設計だけで終わらない運用フェーズの伴走も特徴です。保守計画の策定、点検スケジュールの管理、バッテリー交換時期の通知まで、電源インフラのライフサイクル全体を継続的にサポートします。

章末サマリー：GXOは現状調査から冗長設計、施工管理、運用保守までをワンストップで支援します。業務重要度に応じたN+1と2Nの使い分けで、コストと可用性の最適なバランスを実現します。

よくある質問（FAQ）

Q1. UPSのオンライン型とラインインタラクティブ型はどちらを選ぶべきですか？

基幹業務サーバーやデータベースサーバーにはオンライン型を推奨します。切替時間がゼロで、電圧・周波数が常に安定するためです。ファイルサーバーやWeb系サーバーなど、瞬断が致命的でない用途にはラインインタラクティブ型でも対応できます。

Q2. 分電盤2系統は既存のサーバールームにも導入できますか？

導入可能です。ただし、既存の配電設備に空き容量があることと、新しい分電盤の設置スペースが確保できることが前提条件です。電気工事を伴うため、事前に施工業者との現地調査を行い、設計と工期を見積もることを推奨します。

Q3. UPSのバッテリー交換中はサーバーが無保護になりますか？

ホットスワップ対応のUPSであれば、バッテリー交換中もUPS本体は稼働を続けます。バッテリーなしの状態では停電保護はできませんが、交換作業は通常数十分で完了します。2N構成であれば、片系のバッテリー交換中もう片系が保護を継続するため、リスクは最小限です。

Q4. 冗長電源を持たないサーバーを冗長化環境に接続するにはどうすればよいですか？

PSUが1つのサーバーには、STS（静的転送スイッチ：2系統の入力から1系統を選択して出力する切替装置）を使用します。STSがA系とB系を監視し、正常な系統からサーバーのPSUに給電する構成にすることで、擬似的な冗長接続が可能です。

Q5. 電源冗長化の設計を外部に依頼する場合、どのような情報を準備すればよいですか？

サーバーの台数と各機器の消費電力、現在の分電盤の構成図、ラックの配置図、サーバールームの図面が基本的な準備資料です。加えて、許容できる停止時間の目標値と、今後のサーバー増設計画があると、設計の精度が上がります。

電源冗長設計を成功させるために：今すぐ始める3つのステップ

電源冗長設計は、UPSの方式選定から分電盤の2系統化、PDU配置、容量計算、保守計画まで多岐にわたります。しかし全ての要素を一度に整備する必要はありません。業務の重要度に合わせて段階的に進めることで、限られた予算でも確実にリスクを低減できます。

ここまで解説してきた電源冗長設計の全体像を、実行に移すための3つのステップに集約します。

ステップ1：現状の電源構成を可視化する。サーバールームの分電盤構成、UPSの有無と負荷率、各サーバーのPSU接続先を一覧表にまとめます。この作業だけで、単一障害点がどこにあるかが見えてきます。

ステップ2：停止が許されないシステムを特定する。全てのサーバーを同水準で守る必要はありません。基幹系・売上直結系から優先して冗長化し、開発環境やバックアップ系は後回しにすることで、投資効率を最大化できます。

ステップ3：段階的な導入計画を策定する。第1段階のUPS導入から、第3段階の2系統化まで、予算と時期を明確にした計画を作ります。各段階の完了条件と効果測定の基準も定めておくことで、計画の実行が確実になります。

章末サマリー：電源冗長化は現状可視化・優先システムの特定・段階的計画策定の3ステップで着手できます。全てを一度に整備しなくても、基幹サーバーへのUPS導入から始めることでリスクを即座に低減できます。
