「L2スイッチ 選び方 Catalyst 9200L」と検索しているなら、おそらくネットワーク更改や新拠点立ち上げの計画が進行中でしょう。L2スイッチの選定を誤ると、障害時の業務停止や想定外の追加投資につながります。本記事では、ポート数・管理機能・PoE・冗長設計の4つの選定軸を整理します。Cisco Catalyst 9200Lのスペックと2台スタック構成の設計手順も解説します。読後には、自社に合ったスイッチを選び、稟議資料に落とし込める状態を目指してください。

L2スイッチとは?企業ネットワークにおける役割を理解する

Clean modern illustration showing OSI Layer 2 switching concept, with MAC address table in the center, Ethernet frames flowing between connected devices (PCs, IP phones, printers). Arrows indicating frame forwarding based on MAC addresses. Blue and white color scheme, technical but easy to understand diagram style.

L2スイッチは、OSI参照モデルの第2層(データリンク層)で動作するネットワーク機器です。受信したイーサネットフレームのMACアドレスを読み取り、正しいポートへ転送します。ルーティング(経路制御)は行いません。

企業ネットワークでは、PCやIP電話、無線APをフロアで束ねる「アクセス層」に配置されるのが一般的です。上位のL3スイッチやルーターがIPアドレスに基づく経路制御を担い、L2スイッチはフレームの高速転送に専念します。この役割分担により、ネットワーク全体の設計がシンプルになります。

L3スイッチとの違いを一言で表すと、「IPアドレスを見るかどうか」です。L2スイッチはMACアドレスだけで転送先を決めるため、設定が簡潔で価格も抑えられます。一方、VLAN間の通信が必要な場合はL3スイッチが求められます。

比較項目

L2スイッチ

L3スイッチ

動作層

データリンク層(第2層)

ネットワーク層(第3層)

転送基準

MACアドレス

IPアドレス

VLAN間通信

不可(上位機器が必要)

可能

価格帯

比較的安価

L2より高い

主な配置場所

アクセス層

ディストリビューション層

章末サマリー:L2スイッチはMACアドレスによるフレーム転送を担い、企業ネットワークのアクセス層に配置される。L3スイッチとの違いは「IPアドレスを扱うかどうか」であり、用途に応じた使い分けが設計の基本となる。

L2スイッチを選ぶ前に確認すべき5つの基本指標

Professional infographic displaying five key selection criteria for L2 switches: switching capacity, forwarding rate, port count, VLAN support, and power budget. Each criterion shown as a card with an icon and brief description. Modern flat design, blue and teal color palette, clean layout suitable for business presentation.

スイッチを比較する際、カタログ上のスペックが並んで見えることは珍しくありません。見るべき指標を絞れていないと、過剰なスペックに投資するか、機能不足のまま導入してしまいます。ここでは選定の土台となる5つの指標を整理します。

第一の指標はスイッチング容量です。これは機器が同時に処理できるデータの総量をGbps単位で示します。全ポートがワイヤレート(理論最大速度)で通信できるかの判断材料です。24ポート×1GbEの機器であれば、上り下りの合計で少なくとも48Gbps以上が目安です。

第二の指標はパケット転送性能(pps)です。1秒あたりに処理できるパケット数を表します。VoIPや映像伝送のように小さなパケットが大量に流れる環境で注目すべき数値です。

第三はポート数と速度、第四はVLAN対応数です。VLAN数は部署やゲストネットワークの分離に直結します。第五はPoE(Power over Ethernet:LANケーブル経由で電力を供給する技術)の給電能力で、無線APやIP電話を接続する場合に必須の確認項目です。

DX支援の現場で共通していたのは、「ポート数だけ見て購入し、スイッチング容量が足りなかった」という声です。5つの指標を一覧にして比較する習慣をつけると、選定ミスを大幅に減らせます。

指標

確認内容

確認の目安

スイッチング容量

同時処理データ量(Gbps)

全ポート合計帯域以上

パケット転送性能

1秒あたりの処理パケット数

VoIP環境では特に確認

ポート数・速度

接続端末数と将来の拡張余地

端末数の1.2〜1.5倍

VLAN対応数

部署・ゲスト分離の数

運用中のVLAN数+余裕

PoE給電能力

総電力バジェットとポートあたり給電

接続機器合計の1.2倍以上

章末サマリー:L2スイッチ選定では、スイッチング容量・転送性能・ポート数・VLAN対応数・PoE給電能力の5指標をセットで評価する。1つの指標だけで判断すると、導入後に追加投資が発生しやすい。

ポート数と速度:規模に合った構成の考え方

Technical diagram illustrating network switch port configurations for different office sizes. Left side shows a small office with 24-port switch, right side shows a larger floor with 48-port switch. Uplink connections labeled 1G and 10G. Color-coded cables showing data ports in blue and uplinks in orange. Clean line art style with annotations.

「24ポートで足りるのか、48ポートが必要なのか」は、フロアの端末台数だけでは決まりません。将来の増設余地を含めて、使用率70〜80%を上限に設計するのが実務上の定石です。

たとえば端末が18台のフロアなら、24ポートモデルで残り6ポートの余裕があります。ただし無線APやプリンタも接続対象に含まれます。実際にはポートが埋まりやすい傾向です。端末台数が30台を超える見込みがあるなら、48ポートモデルが有利です。

アップリンク速度の選択も見落としがちです。アクセススイッチから上位への接続が1GbEだと、端末増加時に帯域逼迫が起きやすくなります。将来の拡張を見据えるなら、10GbE SFP+アップリンク対応のモデルを選んでおくと安心です。

フロア規模

推奨ポート数

アップリンク速度

備考

端末20台以下

24ポート

1GbE

小規模拠点向け

端末20〜40台

48ポート

1GbEまたは10GbE

中規模フロア向け

端末40台以上

48ポート×複数台

10GbE

スタック構成を検討

章末サマリー:ポート数は端末台数の1.2〜1.5倍を目安に選び、使用率70〜80%で運用する。アップリンクは将来の帯域需要を考慮し、10GbE対応モデルの選択が望ましい。

管理機能の選び方:アンマネージド・マネージド・スマートの違い

Professional infographic comparing three types of network switches side by side: unmanaged, smart managed, and fully managed. Each type shown with feature icons (VLAN, QoS, SNMP, CLI access) with checkmarks and crosses. Business-friendly design with green, yellow, and blue color coding for each type.

管理タイプの選択は、運用体制と直結する判断です。結論から言えば、VLANやQoS(通信の優先制御)を使う予定があるなら、マネージドスイッチ一択です。

アンマネージドスイッチはケーブルを挿すだけで使えます。設定画面はありません。家庭や小規模な会議室など、管理が不要な場所に向いています。一方、企業のオフィスフロアでは、部署ごとのVLAN分割やVoIPの優先制御が求められるため、管理機能が必要になります。

スマートスイッチは、Web画面から基本的なVLAN設定やポートミラーリングが可能です。ただし、CLIやSNMPv3に非対応のモデルもあります。将来ネットワーク監視ツールと連携するなら、フルマネージドが柔軟です。

実際のプロジェクトで見えたパターンがあります。「コスト優先でスマートスイッチを導入したが、数年後にセキュリティ要件が変わり買い替えになった」というケースです。3〜5年の運用を見据えた管理タイプの選択が、総コストの抑制につながります。

管理タイプ

VLAN

QoS

SNMP

CLI

想定用途

アンマネージド

非対応

非対応

非対応

なし

家庭・会議室

スマートマネージド

基本対応

基本対応

v1/v2c

限定的

小規模オフィス

フルマネージド

全機能

全機能

v3対応

全機能

企業フロア全般

章末サマリー:企業ネットワークではVLANとQoSが必須となるため、フルマネージドスイッチが推奨される。導入時のコストだけでなく、3〜5年の運用要件を見据えて管理タイプを選ぶべきである。

PoE対応の必要性と電力設計の注意点

Technical diagram showing PoE power delivery from a network switch to various endpoints: wireless access point consuming 25W, IP phone consuming 15W, security camera consuming 30W. Power budget calculation shown at the bottom with total wattage. Clean engineering diagram style with power flow arrows in red and data flow in blue.

無線APやIP電話を導入するフロアでは、PoE対応スイッチが必須です。問題は「PoE対応」の一言では、給電能力の差が見えない点にあります。

PoE(IEEE 802.3af)は1ポートあたり最大15.4W、PoE+(IEEE 802.3at)は最大30Wを供給できます。無線APは機種によって消費電力が異なります。Wi-Fi 6対応のAPでは25W前後を要するものもあります。PoE無印では電力不足になる可能性があるため、PoE+対応を標準として検討するのが安全です。

もう一つ見落としやすいのが、スイッチ全体のPoE電力バジェット(総給電能力)です。24ポートのPoE+スイッチで総給電能力が370Wの場合、全ポートに30Wの機器を接続すると720Wで電力不足です。接続機器の合計消費電力を事前に算出し、電力バジェット内に収めてください。

支援経験から言えることは、電力設計は「ギリギリ」で組まないことです。機器追加の余裕として、電力バジェットの20〜30%を空けておくと、増設時の柔軟性が確保できます。

PoE規格

IEEE規格

最大給電(1ポート)

主な対象機器

PoE

802.3af

15.4W

IP電話、基本的なAP

PoE+

802.3at

30W

Wi-Fi 6 AP、監視カメラ

UPoE(PoE++)

802.3bt

60W / 90W

PTZカメラ、デジタルサイネージ

章末サマリー:PoE+対応を標準とし、スイッチ全体の電力バジェットに対して接続機器の合計消費電力が70〜80%以内に収まるよう設計する。電力不足は後から解決しにくいため、余裕を持った計画が求められる。

冗長性設計の基本:なぜ2台構成が標準なのか

Clean modern illustration showing two network switch stacks connected in redundant configuration. Left side shows single point of failure scenario with red X mark, right side shows dual switch resilient design with green checkmarks. Arrows indicating failover path. Professional network diagram style with blue and green tones.

ネットワーク設計で「2台構成」が推奨される理由は明確です。1台のスイッチが故障すると、そのスイッチに接続された全端末が通信不能になるからです。これを単一障害点(SPOF:Single Point of Failure)と呼びます。

1台構成の場合、障害発生から代替機の手配・設定・交換までに数時間から数日を要します。その間、フロア全体の業務が止まるリスクがあります。2台構成であれば、片方が故障しても残りの1台が通信を継続できます。

「2台構成はコストが2倍になるのでは」という懸念はもっともです。しかし障害時の業務停止損失と比べれば、追加1台の投資は合理的な保険です。基幹業務がネットワークに依存する環境では、冗長構成が事実上の標準です。

IDC Quarterly Ethernet Switch Tracker(2025年12月発表)によると、世界のイーサネットスイッチ市場は2025年第3四半期に前年比35.2%成長を記録しました。企業のネットワーク投資が活発化しており、冗長構成前提の調達が増えています。

構成パターン

障害時の影響

復旧方法

推奨度

1台構成

フロア全端末が通信断

代替機の手配・設定・交換

非推奨

2台スタック構成

片系のみ影響、自動切替

SSOによる自動復旧

推奨

2台独立構成

片系のみ影響、手動切替

端末側の再接続が必要

条件付き推奨

章末サマリー:単一障害点を排除するために2台構成が推奨される。障害時の業務停止リスクと比較すれば、追加1台分の投資は合理的である。ネットワーク投資が活発化している今、冗長設計を最初から組み込むべきである。

Cisco Catalyst 9200Lとは:製品概要とシリーズ内の位置づけ

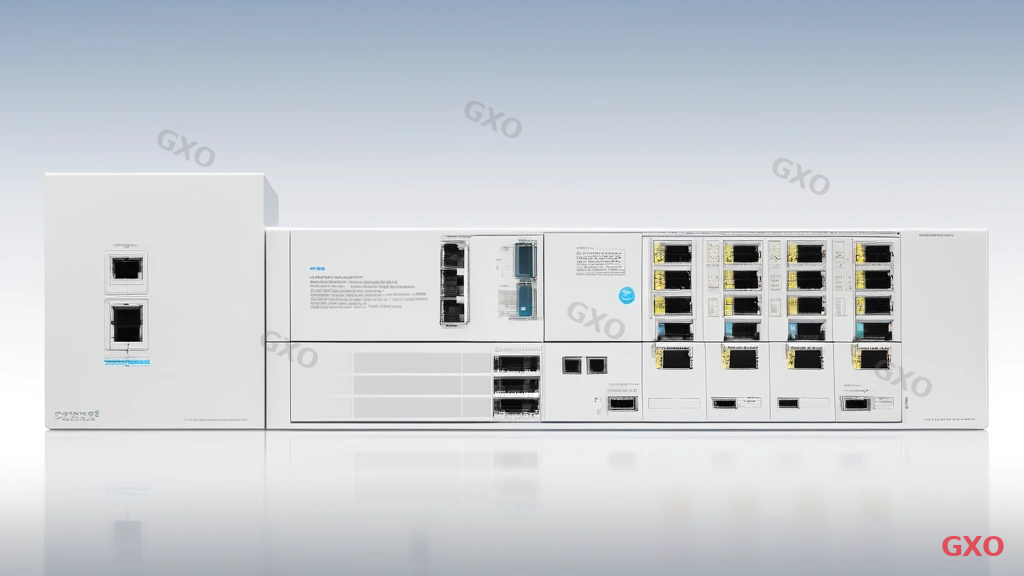

Photo-realistic product image style showing Cisco Catalyst 9200L switch front panel with LED indicators and port layout. Behind the switch, a simplified Catalyst 9000 family tree diagram showing 9200, 9200L, 9300, 9400, 9500, 9600 models positioned by scale (small to large). Clean white background with subtle blue gradient, professional product photography feel.

Catalyst 9200Lは、Cisco Catalyst 9000ファミリのエントリーモデルに位置づけられるアクセススイッチです。前機種であるCatalyst 2960シリーズの後継として、小規模〜中規模拠点向けに設計されています。

Catalyst 9000ファミリには、9200/9200L/9300/9400/9500/9600の各シリーズがあります。9200Lの「L」はライトモデルを意味します。9200と比較してスタック帯域やアップリンクの拡張性に制約があります。その代わり、導入コストが抑えられ、必要十分な機能を備えているのが特徴です。

9200Lが選ばれる典型的な環境は、支社・営業所・小規模オフィスのアクセス層です。高度なルーティングは不要だが、VLAN・PoE・スタック冗長は欲しいというニーズに適合します。

日経クロステック「ネットワーク機器利用実態調査2025」では、コアスイッチ部門でシスコが41.0%のシェアで首位(前年比4.8ポイント減)、フロアスイッチ部門でも31.7%で首位を維持しています。Catalyst 9000シリーズはこのシェアを支える主力製品群です。

章末サマリー:Catalyst 9200Lは、Catalyst 9000ファミリのエントリーモデルであり、小規模〜中規模拠点のアクセス層に最適化されている。コストを抑えつつ、VLAN・PoE・スタック機能を必要とする環境で選ばれている。

Catalyst 9200Lの主要スペックと対応機能一覧

Professional infographic displaying Cisco Catalyst 9200L key specifications in a structured layout. Categories include: port configurations (24/48 ports), StackWise-80 bandwidth, PoE+ power budget, switching capacity, security features (802.1X, MACsec), and licensing model (Network Essentials/Advantage). Clean data visualization with icons, blue and dark gray color scheme.

Catalyst 9200Lの具体的なスペックを確認していきます。モデルによってポート構成や給電能力が異なるため、自社の要件と照らし合わせて確認することが選定の出発点です。

ポート構成は、24ポートモデルと48ポートモデルの2種類が基本です。アップリンクは4ポートの1GbE SFPまたは4ポートの10GbE SFP+から選べます。PoE+対応モデルの電力バジェットは、24ポートで最大370W、48ポートで最大740Wです。

StackWise-80(スイッチ同士を論理的に1台として束ねる技術)に対応しており、最大8台までのスタック構成が可能です。スタック帯域は80Gbpsで、上位の9200(160Gbps)の半分です。アクセス層の用途には十分な帯域を確保できます。

ライセンス体系はNetwork EssentialsNetwork Advantageの2種類です。EssentialsはVLAN・QoS・基本的なセキュリティ機能をカバーします。AdvantageはBGP・VRF・高度なセキュリティ機能が追加されます。多くのアクセス層用途ではEssentialsで足ります。

項目

Catalyst 9200L仕様

ポート構成

24ポート / 48ポート(1GbE)

アップリンク

4×1G SFP / 4×10G SFP+

PoE+電力バジェット

370W(24p)/ 740W(48p)

スタック技術

StackWise-80(80Gbps)

最大スタック台数

8台

ライセンス

Network Essentials / Advantage

セキュリティ

802.1X、MACsec、TrustSec

章末サマリー:Catalyst 9200Lは24/48ポートモデルがあり、StackWise-80で最大8台のスタック構成に対応する。PoE+は最大740W、ライセンスはEssentials/Advantageの2択で、アクセス層ではEssentialsが費用対効果に優れる。

Catalyst 9200Lの2台スタック構成:設計手順と冗長性の仕組み

Technical diagram illustrating Cisco Catalyst 9200L dual stack configuration with StackWise-80. Two switches connected by stacking cables shown in detail. Labels showing Active switch (primary) and Standby switch (secondary), SSO failover arrow between them. Connected endpoints (PCs, phones) shown below with redundant uplinks to distribution layer above. Professional network diagram style with numbered steps for setup procedure.

2台スタック構成は、Catalyst 9200Lの導入で最も多いパターンの一つです。ここではStackWise-80を使った2台スタックの設計手順と、障害時の動作を解説します。

まず、物理接続です。C9200L-STACK-KITに含まれるスタックアダプターとスタックケーブルを使い、2台のスイッチを接続します。ケーブル長は0.5m・1m・3mから選べます。ラック内で隣接配置する場合は0.5mで十分です。

接続後、スイッチの電源を投入するとスタックが自動的に形成されます。1台がActive(アクティブ:主系)、もう1台がStandby(スタンバイ:待機系)として動作します。Active機が管理・制御を担い、Standby機は同期された設定情報を保持します。

Active機に障害が発生した場合、SSO(Stateful Switchover:状態を保持した切り替え)によりStandby機がActiveに昇格します。端末側から見ると、短時間の通信断を経て自動的に復旧します。手動でのケーブル差し替えや設定変更は不要です。

2台スタック構成の設計手順

手順1:同一モデル・同一IOSバージョンの9200Lを2台用意します。異なるモデルの混在はスタックの安定性に影響するため避けてください。

手順2:スタックアダプターを両方のスイッチに装着し、スタックケーブルで接続します。リングトポロジを推奨しますが、2台構成ではケーブル1本でも動作します。冗長性を高めるなら2本接続が望ましい構成です。

手順3:電源投入後、スタック番号とプライオリティを設定します。Active機にしたいスイッチのプライオリティを高く設定してください。

手順4:VLANやPoE設定をActive機から投入します。Standby機に自動同期されることを確認してください。

設計項目

推奨設定

備考

スタックケーブル本数

2本(リング接続)

1本でも動作するが冗長性が低下

IOSバージョン

全台統一

不一致は動作不安定の原因

プライオリティ設定

Active機を高優先度に設定

デフォルトは1(範囲1〜15)

スタックケーブル長

0.5m(同一ラック内)

1m / 3mも選択可

章末サマリー:StackWise-80による2台スタックは、物理ケーブル接続・電源投入・プライオリティ設定の3ステップで構成できる。SSOにより、Active機の障害時にはStandby機が自動で引き継ぐため、手動復旧が不要となる。

2台構成を裏付ける根拠:各環境での推奨設計パターン

Clean modern illustration showing three deployment scenarios for dual switch configurations: office floor (desks and wireless APs), server room (rack-mounted switches with redundant uplinks), and factory floor (industrial environment with ruggedized connections). Each scenario shown in a separate panel with key design considerations noted. Blue, green, and orange color coding for each environment.

2台構成が推奨される理由を、環境別に具体化します。どの環境でも共通するのは「業務停止リスクが許容できないかどうか」という判断基準です。

オフィスフロアでは、IP電話や無線AP経由のWeb会議が日常的に使われています。スイッチ1台の障害で電話もWeb会議も止まるため、業務への影響は甚大です。2台スタック構成により、片方の障害時もフロアの通信を維持できます。端末の接続先を2台に分散させることで、障害時の影響範囲を半分に限定する設計も有効です。

サーバールームでは、アクセススイッチが複数のサーバーやNAS(ネットワーク接続ストレージ)を収容するケースがあります。1台のスイッチ障害がストレージアクセスの断絶を招くため、2台構成での冗長化が求められます。

工場フロアでは、生産管理システムやPLC(プログラマブルロジックコントローラー:自動制御装置)がネットワークに接続されています。ラインの停止は直接的な損失につながるため、ネットワークの冗長性は生産性を支える基盤です。

GXOの支援経験では、冗長構成を導入した企業の多くが「障害を経験してから」設計を見直しているケースです。事後対応は機器選定の選択肢が制約を受けやすく、当初から2台構成で設計した場合と比べて、ネットワーク刷新コストが割高になる傾向があります。コスト面でも、計画段階での冗長設計が合理的です。

設置環境

2台構成の必要度

主な理由

オフィスフロア

IP電話・Web会議の継続が必須

サーバールーム

ストレージアクセス断絶の回避

工場フロア

非常に高

生産ライン停止による直接損失

小規模営業所

業務影響が限定的な場合は1台も選択肢

章末サマリー:オフィス・サーバールーム・工場のいずれでも、業務停止が許容できない環境では2台構成が標準となる。計画段階で冗長設計を組み込むことが、コストと品質の両面で有利に働く。

Catalyst 9200Lのセキュリティ機能:ゼロトラスト時代の対応力

Professional infographic showing Cisco Catalyst 9200L security features in a layered defense model. Layers include: 802.1X port-based authentication, MACsec encryption (hop-by-hop), TrustSec micro-segmentation, and Cisco ISE integration. Shield icons and lock symbols representing each security layer. Dark blue and white color scheme with security-themed design elements.

ネットワークの入口にあたるアクセススイッチに、どこまでセキュリティ機能を持たせるかは設計上の大きな判断です。Catalyst 9200Lは、ゼロトラスト(すべての通信を信頼せず検証するセキュリティ方針)の考え方に沿った機能を備えています。

802.1X認証(ポートベースのネットワークアクセス制御)は、端末がスイッチに接続する際に認証を要求します。未認証の端末はネットワークへのアクセスを拒否できるため、不正接続の防止に有効です。

MACsec(Media Access Control Security)は、スイッチ間のイーサネットフレームを暗号化する技術です。社内ネットワークであっても、物理的な盗聴リスクがある環境ではMACsecによる通信暗号化が有効です。

TrustSecは、ユーザーやデバイスの属性に基づいてネットワークをセグメント化する技術です。VLANによる物理的な分離ではなく、論理的なタグ付けで制御するため、柔軟なアクセスポリシーを実現できます。Cisco ISE(認証・認可サーバー)との連携により、ポリシーの一元管理が可能になります。

セキュリティ機能

対象

効果

802.1X認証

端末のネットワーク接続時

未認証デバイスのアクセス拒否

MACsec

スイッチ間の通信

イーサネットフレームの暗号化

TrustSec

ユーザー・デバイス属性

論理的なネットワーク分離

Cisco ISE連携

認証・認可ポリシー

全機器のポリシー一元管理

章末サマリー:Catalyst 9200Lは802.1X認証・MACsec暗号化・TrustSecによるセグメンテーションを搭載し、ゼロトラスト設計に対応できる。Cisco ISEとの連携で認証・認可を一元管理できる点が強みである。

Cisco DNA CenterによるCatalyst 9200Lの一元管理(複数拠点・10台以上の規模で効果が大きい機能です)

Clean modern illustration of Cisco DNA Center dashboard interface showing network topology map, device health monitoring, automated configuration deployment, and analytics graphs. A network administrator viewing the dashboard on a large monitor. Bright interface with data visualizations in blue, green, and orange. Modern IT management environment.

スイッチの台数が増えると、1台ずつCLIでログインして設定する運用は限界を迎えます。Cisco DNA Center(現Cisco Catalyst Center)は、ネットワーク機器の設定・監視・分析を一元化するプラットフォームです。

DNA Centerの主な機能は3つあります。第一に、テンプレートベースの自動設定です。VLAN設定やQoSポリシーをテンプレート化し、複数のスイッチに一括適用できます。手作業による設定ミスを防ぎ、展開速度も向上します。

第二に、ネットワーク全体の可視化です。トポロジマップ上で各機器の稼働状況や帯域利用率をリアルタイムに確認できます。障害箇所の特定も、CLI操作なしにダッシュボードから行えます。

第三に、Assurance(保証分析)機能です。通信品質の低下やクライアント接続の問題を自動検知し、原因と推奨対処を提示します。運用チームの負担軽減に直結する機能です。

ライセンスはEssentials・Advantage・Premierの3段階があります。DNA Centerの全機能を利用するにはAdvantage以上が必要です。導入規模と運用体制に応じた選択を行ってください。

DNA Center機能

概要

必要ライセンス

テンプレート自動設定

VLAN・QoSポリシーの一括適用

Essentials以上

ネットワーク可視化

トポロジ・帯域利用率のリアルタイム表示

Essentials以上

Assurance分析

通信品質低下の自動検知と推奨対処

Advantage以上

章末サマリー:Cisco DNA Centerは自動設定・可視化・Assurance分析の3機能でスイッチ運用を効率化する。複数拠点でCatalyst 9200Lを展開する場合に、運用コストの削減効果が大きい。

他社L2スイッチとの比較:Aruba・Juniper・Panasonicとの違い

Professional comparison chart showing four network switch vendors side by side: Cisco Catalyst 9200L, Aruba CX series, Juniper EX series, and Panasonic Switch-M series. Comparison categories include manageability, cost, support, stack capability, and cloud management. Star ratings or bar graphs for each category. Clean business presentation style with each vendor in a distinct color column.

スイッチ選定では複数ベンダーの製品を比較するのが一般的です。ここでは、企業ネットワーク スイッチ選定の場面でよく比較対象に挙がる4製品を客観的に比べます。

Catalyst 9200Lの最大の強みは、Ciscoエコシステムとの統合性です。DNA Centerによる一元管理、ISEとの認証連携、StackWise-80によるスタック構成は、Cisco製品同士の組み合わせで最大の効果を発揮します。一方で、ライセンス費用が他社に比べて高い傾向があります。

Aruba CX(HPE Aruba Networking公式ページ)によると、クラウド管理基盤「Aruba Central」の使いやすさに定評があります。REST APIが充実しており、自動化との親和性が高い点が特徴です。ただし、国内サポート体制ではCiscoに及びません。

Juniper EX(Juniper Networks公式ページ)シリーズは、Virtual Chassisによるスタック機能を備えています。Junos OSの統一的なCLI体系は、複数機種運用時の学習コスト削減に貢献します。AI駆動の運用管理基盤「Mist AI」も強みの一つです。

Panasonic Switch-M(パナソニック公式ページ)シリーズは、国内メーカーならではの日本語サポートと長期供給が特徴です。高度なスタックやセキュリティ機能では上位ベンダーに譲ります。コスト面と保守体制で選ばれるケースがあります。

比較項目

Catalyst 9200L

Aruba CX

Juniper EX

Panasonic Switch-M

管理基盤

DNA Center

Aruba Central

Mist AI

独自管理ツール

スタック技術

StackWise-80

VSF

Virtual Chassis

限定的

クラウド管理

対応

対応(強い)

対応

限定的

国内サポート

充実

普通

普通

充実

ライセンス費用

やや高い

中程度

中程度

安い

セキュリティ連携

ISE連携(強い)

ClearPass

Mist連携

基本機能

章末サマリー:Catalyst 9200LはCiscoエコシステムとの統合性が最大の強みである。クラウド管理重視ならAruba、CLI統一性ならJuniper、国内サポートとコスト重視ならPanasonicが選択肢となる。自社の優先項目に応じて比較軸を定めるべきである。

Catalyst 9200Lが適している環境・適していない環境

Professional infographic with two columns: left column labeled 'Best Fit' in green showing scenarios like branch offices, small-medium floors, PoE deployments. Right column labeled 'Consider Alternatives' in orange showing scenarios like large data centers, high-density 10G requirements, ultra-low latency needs. Checkmark and arrow icons, clean business layout.

どんな製品にも得意・不得意があります。Catalyst 9200Lを導入すべきか迷っている場合は、以下の判断基準を参考にしてください。

適している環境は、端末台数が数十台規模の支社・営業所・オフィスフロアです。VLANによるネットワーク分離、PoE+による無線AP・IP電話への給電、2台スタックによる冗長構成が必要な環境に合致します。Cisco製品で統一された環境なら、DNA CenterやISE連携のメリットも大きくなります。

一方、適していない環境もあります。データセンターのスパイン・リーフ構成で高密度10GbE/25GbEが必要な場合、9200Lでは対応できません。Catalyst 9300以上、またはNexusシリーズが適切です。

既存ネットワークが他社製品で構成されている場合は注意が必要です。今後も他社製品を使い続ける方針であれば、Cisco固有の管理基盤のメリットを享受しにくくなります。マルチベンダー運用を前提とするなら、オープンな管理プロトコルへの対応度も比較軸に加えてください。

判断基準

9200Lが適している

他製品を検討すべき

端末台数

数十台〜100台規模

数百台以上の高密度環境

ポート速度

1GbEアクセス+10Gアップリンク

25GbE / 100GbEが必要

既存環境

Cisco製品で統一

他社製品が主体

管理方針

DNA Center / ISE連携を活用

マルチベンダー運用

章末サマリー:Catalyst 9200Lは小〜中規模拠点のアクセス層に最適だが、大規模データセンターや高密度10GbE環境には向かない。自社のネットワーク方針(Cisco統一かマルチベンダーか)も判断材料となる。

Catalyst 9200Lの導入ステップ:調達から設定・運用開始まで

Clean modern illustration showing a horizontal timeline of Catalyst 9200L deployment steps: Step 1 Requirements gathering, Step 2 Model and license selection, Step 3 Procurement, Step 4 Physical installation, Step 5 Initial configuration, Step 6 Testing and verification, Step 7 Go-live. Each step represented by an icon in a connected flow. Progressive color gradient from light blue to dark blue.

Catalyst 9200Lの導入を決めた後の具体的な手順を、調達から運用開始まで順を追って整理します。

ステップ1:要件定義とモデル選定

ここまで読んで
「うちも同じだ」と思った方へ

課題は企業ごとに異なります。30分の無料相談で、
御社のボトルネックを一緒に整理しませんか?

無料で相談してみる

営業電話なし オンライン対応可 相談だけでもOK

ポート数・PoE要否・アップリンク速度・スタック台数を確定させます。この段階で前述の5つの基本指標を使い、要件を一覧表に整理してください。

ステップ2:ライセンスと保守の選択

Network EssentialsかAdvantageかを決定します。保守契約はCisco Smart Net Total Careが一般的で、故障時の機器交換やソフトウェアアップデートが含まれます。

ステップ3:調達と納期の確認

Cisco認定パートナーから見積もりを取得します。半導体供給状況により納期が変動します。余裕を持ったスケジュール設計を心がけてください。

ステップ4:物理設置と配線

ラックマウント、電源接続、スタックケーブル接続、アップリンク配線を行います。

ステップ5:初期設定と動作確認

ホスト名・管理VLAN・ユーザーVLAN・PoE設定・スタック設定を投入します。疎通確認テストを実施し、設定のバックアップも忘れずに取得してください。

ステップ

主な作業

所要期間(目安)

1. 要件定義

ポート数・PoE・スタック台数の確定

1〜2週間

2. ライセンス選択

Essentials / Advantageの決定

要件定義と同時

3. 調達

見積取得・発注・納品

2〜8週間(納期変動あり)

4. 物理設置

ラックマウント・配線・スタック接続

1〜2日

5. 初期設定・確認

VLAN・PoE設定・疎通テスト

1〜3日

章末サマリー:導入ステップは要件定義→ライセンス選択→調達→物理設置→初期設定の5段階で進む。納期の変動リスクがあるため、余裕を持ったスケジュール設計と、設定バックアップの取得を忘れないこと。

よくある設定ミスと失敗パターン:導入時の注意点

Professional infographic showing top 5 common configuration mistakes when deploying network switches. Each mistake shown as a warning card with red icon: VLAN mismatch, stack priority conflict, PoE budget overflow, firmware version mismatch, and missing backup config. Each card includes a brief fix recommendation in green. Clean layout with red and green contrast colors.

導入時に起きやすい設定ミスを把握しておくと、トラブルシューティングの時間を大幅に削減できます。よくある失敗パターンは、以下に集中しています。

VLAN設定の不整合は最も多いミスです。アクセスポートのVLAN IDと、トランクポートで許可するVLAN IDが一致していないと、通信が通りません。設計書と実機設定の突き合わせを必ず行ってください。

スタック番号の競合は、既存のスタックに新しいスイッチを追加する際に発生しやすいトラブルです。追加する機器のスタック番号が既存と重複していると、正常にスタックが形成されません。事前にスタックメンバーの番号を確認する手順を入れることで防げます。

PoE電力バジェットの超過は、接続機器が増えた際に顕在化します。電力バジェットを超えると、優先度の低いポートへの給電が自動的にカットされます。IP電話が突然切れるといった症状が出た場合、電力バジェットの確認を最初に行ってください。

IOSバージョンの不一致もスタック環境で起きやすい問題です。スタック内のスイッチ同士でIOSバージョンが異なると、機能制限や不安定動作の原因になります。導入前に全台のバージョンを統一することが鉄則です。

失敗パターン

典型的な症状

対処法

VLAN設定の不整合

特定ポートで通信不可

設計書と実機設定の突き合わせ

スタック番号の競合

スタックが正常に形成されない

事前にメンバー番号を確認

PoE電力バジェット超過

IP電話やAPが突然切断

接続機器の消費電力を事前算出

IOSバージョン不一致

機能制限・動作不安定

導入前に全台のバージョン統一

章末サマリー:VLAN不整合・スタック番号競合・PoE電力超過・IOSバージョン不一致が典型的な失敗パターンである。いずれも事前の確認手順を設けることで防止できる。

導入コストと運用コストの全体像:総所有コストの試算方法

Professional infographic showing Total Cost of Ownership (TCO) breakdown for enterprise network switches over 5 years. Stacked bar chart with categories: hardware cost, license cost, maintenance contract, installation labor, training, and operational management. Each year shown as a separate bar. Clean business chart style with blue, teal, and gray colors.

スイッチの導入を稟議にかける際、機器の本体価格だけでは全体像が見えません。TCO(Total Cost of Ownership:総所有コスト)で5年間の費用を試算することで、経営層への説明がしやすくなります。

TCOは大きく4つの要素で構成されます。第一が機器の調達費用です。スイッチ本体、スタックキット、SFPモジュール、電源ケーブルなど付属品を含めた金額を算出します。

第二がライセンス費用です。Catalyst 9200LのNetwork Essentialsライセンスは機器に含まれていますが、DNA CenterのAdvantageライセンスは年額または期間契約となるため、別途計上が必要です。

第三が保守契約費用です。Smart Net Total Careの年間費用を5年分積み上げます。障害時の交換対応時間(翌営業日/4時間以内)によって費用が変わるため、自社の業務継続要件と照らして保守レベルを選定してください。

第四が運用人件費です。設定変更・監視・障害対応にかかる工数を金額換算します。DNA Centerの導入で運用工数を削減できる場合、その差額もTCOに反映させてください。

TCO構成要素

含まれる項目

注意点

機器調達費

本体・スタックキット・SFP・ケーブル

付属品の見落としに注意

ライセンス費

IOS-XEライセンス・DNA Centerライセンス

年額/期間契約の確認

保守契約費

Smart Net Total Care(年額×5年)

交換対応時間で費用が変動

運用人件費

設定変更・監視・障害対応の工数

DNA Center導入で削減可能

章末サマリー:TCOは機器費用・ライセンス・保守契約・運用人件費の4要素で構成される。本体価格だけでなく5年間の総額で比較し、稟議資料に落とし込むことで意思決定が円滑に進む。

Catalyst 9200L導入事例:中堅企業のネットワーク刷新に見る成果

Photo-realistic image of a mid-sized Japanese company office with modern network infrastructure. IT team (2 people, mixed gender, 30s-40s) reviewing network monitoring dashboard on a large screen showing improved uptime metrics. Background shows a clean server closet with new Cisco switches installed. Warm professional lighting, atmosphere of successful IT modernization.

ここでは、Catalyst 9200Lを導入した中堅企業(製造業、従業員約200名)の一般的な成果パターンを紹介します。

この企業では、老朽化した旧世代のアンマネージドスイッチをフロアごとに使用していました。障害が発生するたびにIT担当者がフロアに駆けつけ、ケーブルを差し替えて対応していました。復旧に数時間かかることもあり、業務効率の低下が経営課題でした。

Catalyst 9200Lの2台スタック構成に刷新した結果、スイッチ障害時の自動切り替えにより、復旧対応にかかる時間が大幅に短縮されました。VLANにより部署間のネットワークが分離され、セキュリティも改善しました。

DNA Centerにより、全拠点のスイッチ状態をリモート監視できるようになりました。IT担当者の現地対応頻度が減少しています。GXOの支援経験では、IT担当者がネットワーク障害対応に費やしていた月次工数が、DNA Center導入後にほぼゼロになったケースがあります。「障害対応から解放された分、より戦略的な業務に集中できた」という声は、経営層への費用対効果の説明において最も説得力を持つ根拠になります。

改善項目

刷新前

刷新後

障害時の復旧

手動交換(数時間〜数日)

SSO自動切替

ネットワーク分離

物理的に分離なし

VLANで部署別に分離

監視方法

現地目視確認

DNA Centerでリモート監視

セキュリティ

認証なし(接続自由)

802.1Xによる端末認証

章末サマリー:アンマネージドスイッチからCatalyst 9200Lの2台スタック構成への刷新により、障害時の自動復旧・VLAN分離・リモート監視が実現する。運用負荷の軽減が経営層への説得材料になりやすい。

よくある質問(FAQ)

Q1. Catalyst 9200と9200Lの違いは何ですか?

9200Lは「ライトモデル」で、スタック帯域が80Gbps(9200は160Gbps)、アップリンクの拡張性に制約があります。アクセス層の用途であれば9200Lで十分な場合が多く、コスト面でも優位です。

Q2. 9200Lでスタック構成を組むには追加購入が必要ですか?

はい。C9200L-STACK-KITとして、スタックアダプター2個とスタックケーブル1本がセットで販売されています。本体とは別に調達が必要です。

Q3. PoE+とPoE++(UPoE)のどちらを選べばよいですか?

一般的な無線APやIP電話にはPoE+(最大30W/ポート)で対応できます。高消費電力のデバイス(PTZカメラ等)を接続する場合のみ、PoE++対応モデルを検討してください。9200Lは基本的にPoE+対応です。

Q4. Catalyst 9200Lの標準保証期間はどのくらいですか?

Cisco Limited Lifetime Warranty(制限付き永久保証)が適用されます。ただし、ソフトウェアアップデートや迅速な故障交換にはSmart Net Total Careの別途契約が推奨されます。

Q5. 既存のCatalyst 2960からの移行は可能ですか?

可能です。ただし、IOSからIOS-XEへの変更に伴い、設定ファイルの直接コピーはできません。設定の移行計画を立てて、検証環境でのテストを経てから本番環境に適用してください。

L2スイッチ選定の判断基準と次のアクション

本記事では、L2スイッチの基本的な選定基準から、Catalyst 9200Lの具体的なスペック・2台スタック構成の設計手順・他社製品との比較までを解説しました。

押さえておくべきポイント:

  • L2スイッチ選定は、スイッチング容量・ポート数・管理機能・PoE・冗長性の5軸で評価する

  • Catalyst 9200LはStackWise-80による2台スタック構成で、アクセス層の冗長化を手軽に実現できる

  • TCOで5年間の総費用を算出し、本体価格だけでなく運用コストまで含めた比較を行う

次のアクションとして、まず自社フロアの端末台数・PoE要件・将来の拡張計画を整理してください。Cisco認定パートナーに見積もりを依頼し、TCOの試算を稟議資料に反映してください。スイッチ選定は「最安値を選ぶ決断」ではなく「5年間の運用品質を選ぶ決断」です。その視点で比較すると、Catalyst 9200Lの選択理由が自然に明確になります。

章末サマリー:L2スイッチ選定は5軸評価→Catalyst 9200L仕様確認→2台スタック設計→TCO試算の流れで進める。まず端末台数とPoE要件を整理し、Cisco認定パートナーへの見積もり依頼が最初のアクションとなる。

GXOでは、180社以上のAI・DX支援実績(成功率92%)をもとに、東京都新宿区本社とベトナム開発拠点の体制で上流から下流まで伴走型支援を行っています。まずはお気軽にご相談ください。

→ お問い合わせはこちら

参考資料

「やりたいこと」はあるのに、
進め方がわからない?

DX・AI導入でつまずくポイントは企業ごとに異なります。
30分の無料相談で、御社の現状を整理し、最適な進め方を一緒に考えます。

無料で相談してみる

営業電話なし オンライン対応可 相談だけでもOK
